I n g - C A D

ist das universelle CAD-System für Statiker und Bauplaner.

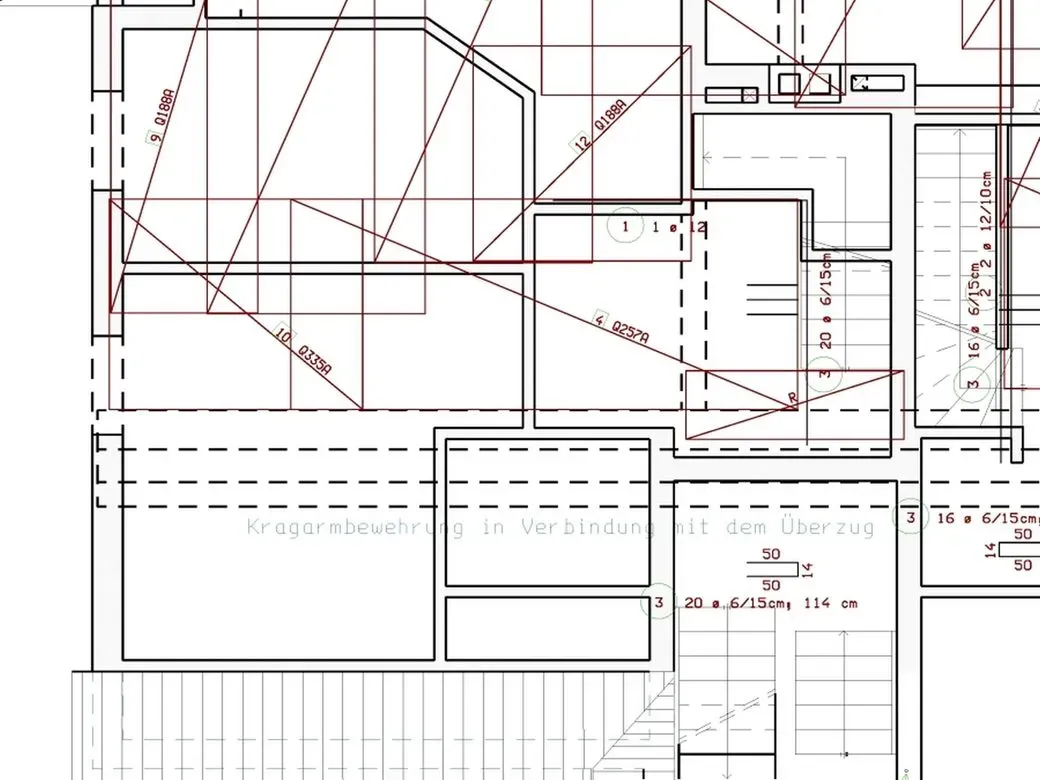

Das heißt, neben allem Nötigen für die Erstellung von Bewehrungs- und Positionsplänen bietet Ing-CAD

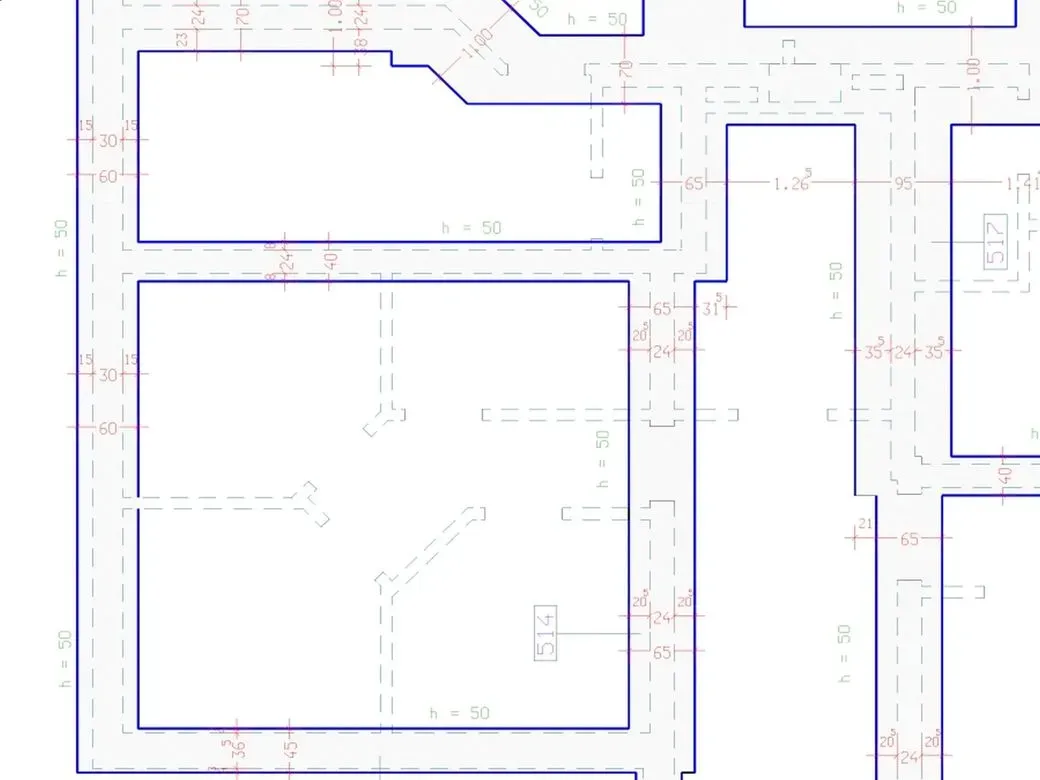

komfortable Funktionen zur Erstellung von Grundrissen, Schnitten, Schalplänen und Eingabeplänen, wie z.B.

• Wandeingabe mit automatischem Verschnitt
• Öffnungen (Türen, Fenster, Unterzüge)
• komfortable Vermaßungsfunktionen
• Flächenberechnung
• eine umfangreiche Architekturbibliothek
• und vieles andere

Ing-CAD ist anders!

Ing-CAD wurde in enger Zusammenarbeit mit Ingenieurbüros entwickelt. Dies führte von Anfang an zu einer Orientierung an der Praxis und nicht an 'Gepflogenheiten' anderer CAD-Systeme.

Wenn Sie Ing-CAD starten, werden Sie sofort die vielen schönen Icons vermissen, die Programmierer für Sie 'designt' haben. Ing-CAD braucht sie nicht und Sie werden es zu schätzen wissen! Ing-CAD setzt auf Text, denn Texte sind eindeutig und verständlich. Und alles, was Sie momentan nicht brauchen, wird vom Bildschirm verbannt. Das macht die Oberfläche und damit die Bedienung übersichtlich und einfach.

Beispiel: Sie wollen Fenster zeichnen. Statt ein Mikro-Bildchen mit einem stilisierten Fenster zu suchen, klicken Sie in der oberen Leiste auf 'Öffnungen', denn Fenster gehören zur Gruppe Öffnungen.

Darauf öffnet sich auf der rechten Bildschirmseite ein Menü, in dem alle Funktionen aufgelistet sind, die Sie zum Zeichnen von Öffnungen benötigen.

Sollte Ihnen einmal nicht auf Anhieb die richtige Befehlsfolge einfallen: Ing-CAD hilft Ihnen weiter, indem es Ihnen anzeigt, was es als nächstes erwartet. Z.B. beim Zeichnen einer Wand:

Das Resultat ist eine sehr kurze Lernphase, bis Sie sich mit den Programmfunktionen vertraut gemacht haben.

Aber natürlich kann Ing-CAD noch mehr:

Eine ausgefeilte Ebenentechnik reduziert den Konstruktionsauswand auf ein Minimum.

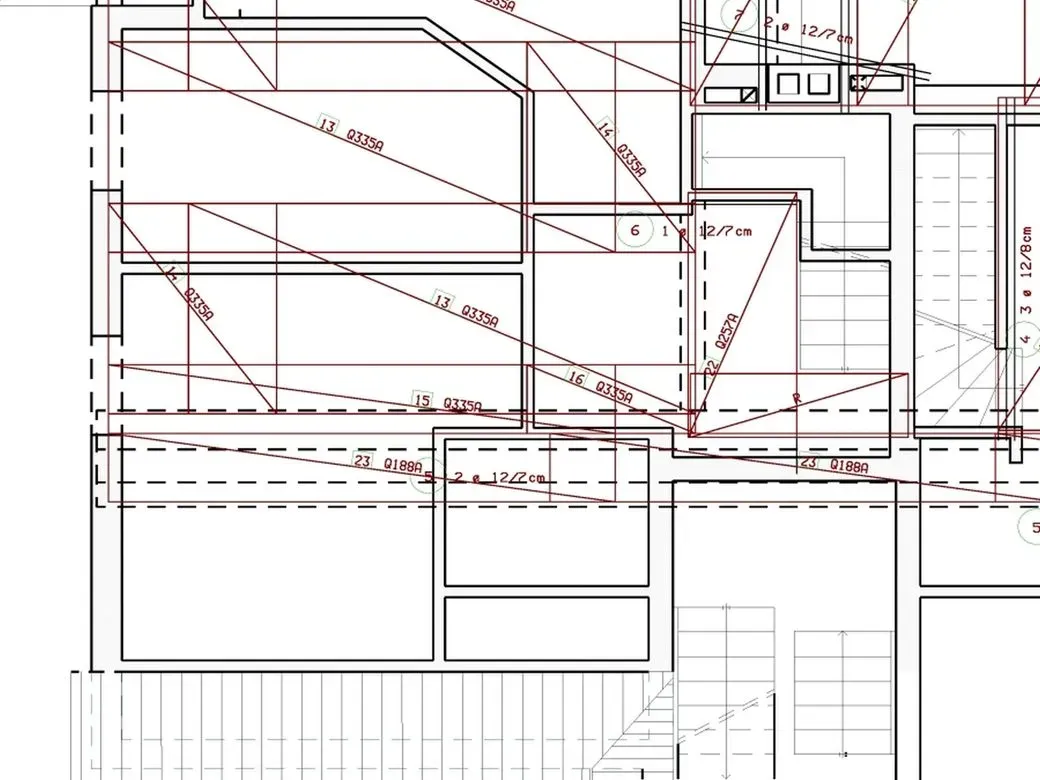

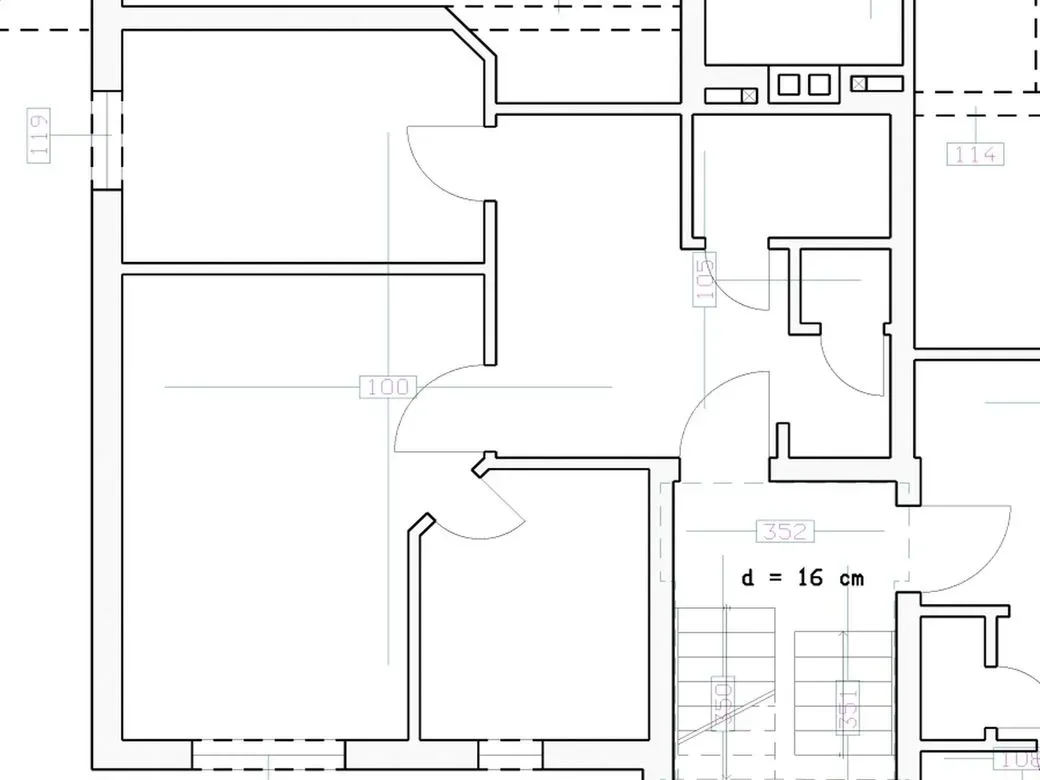

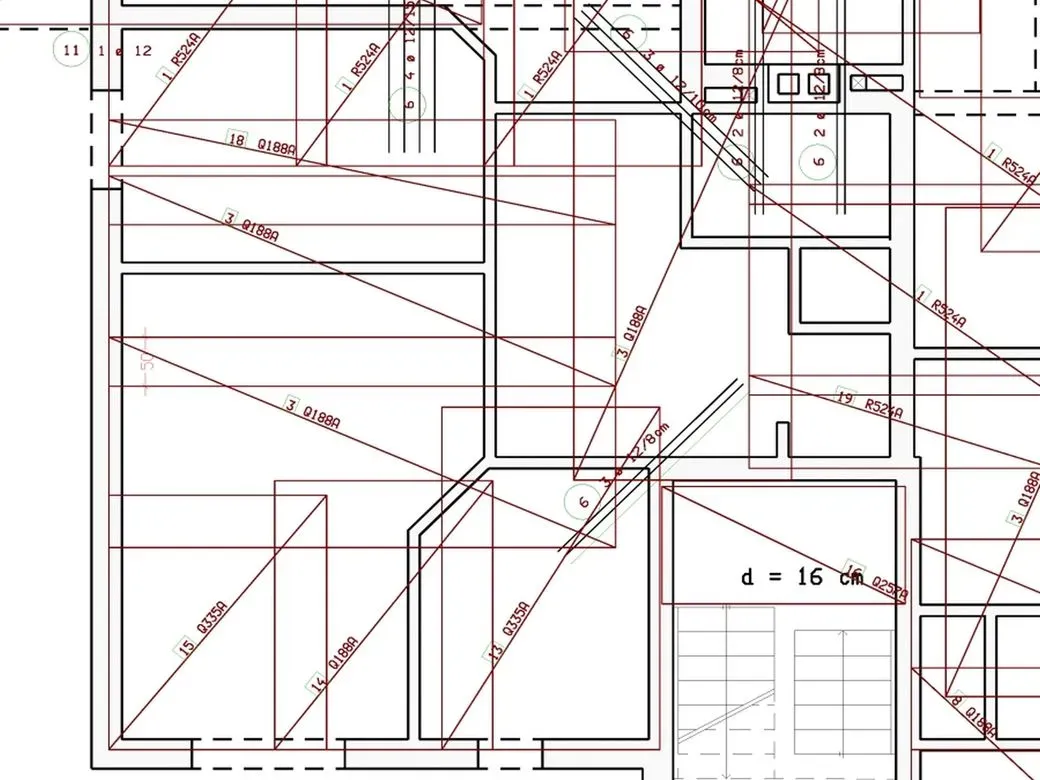

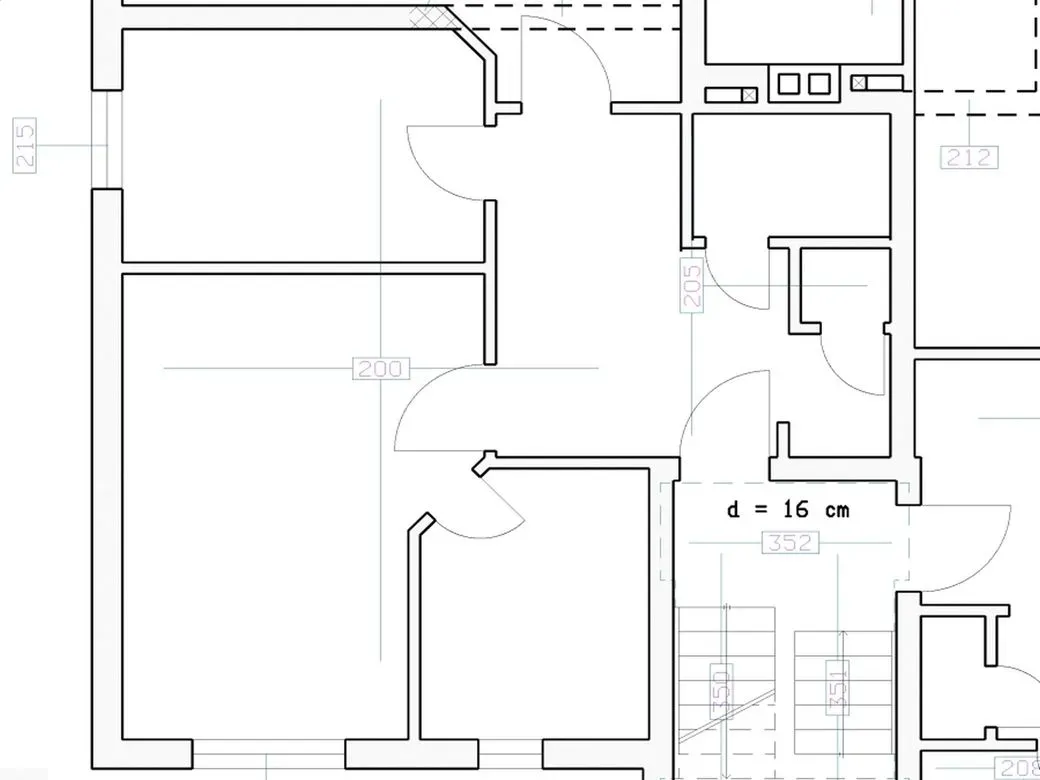

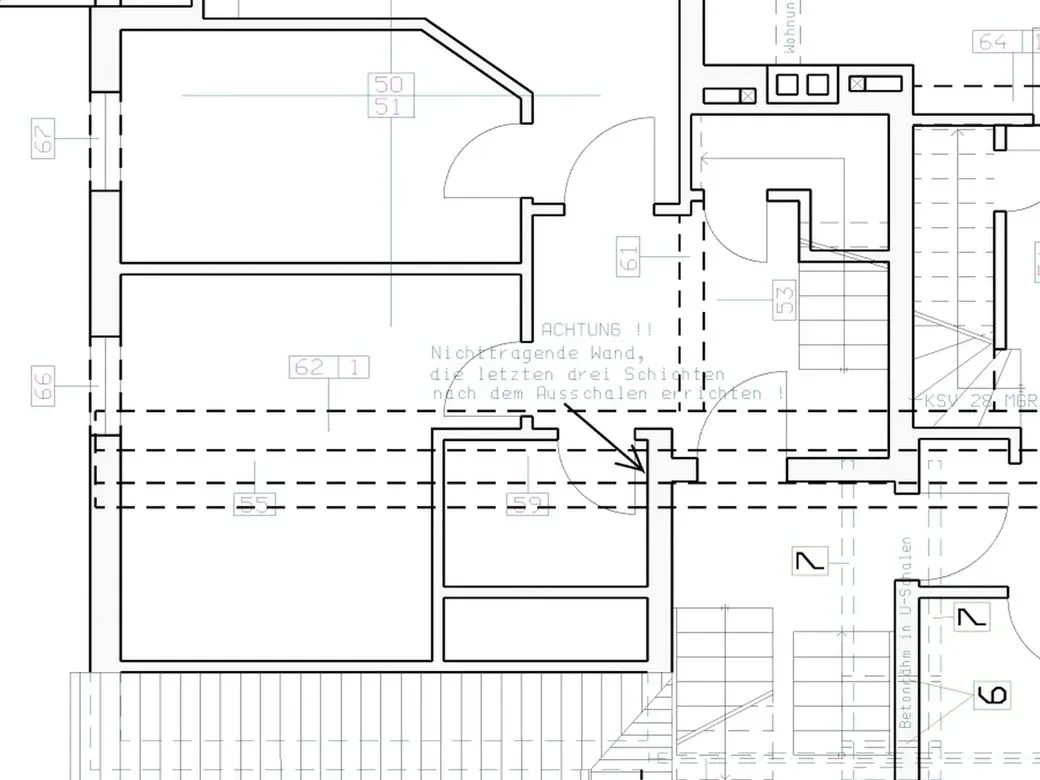

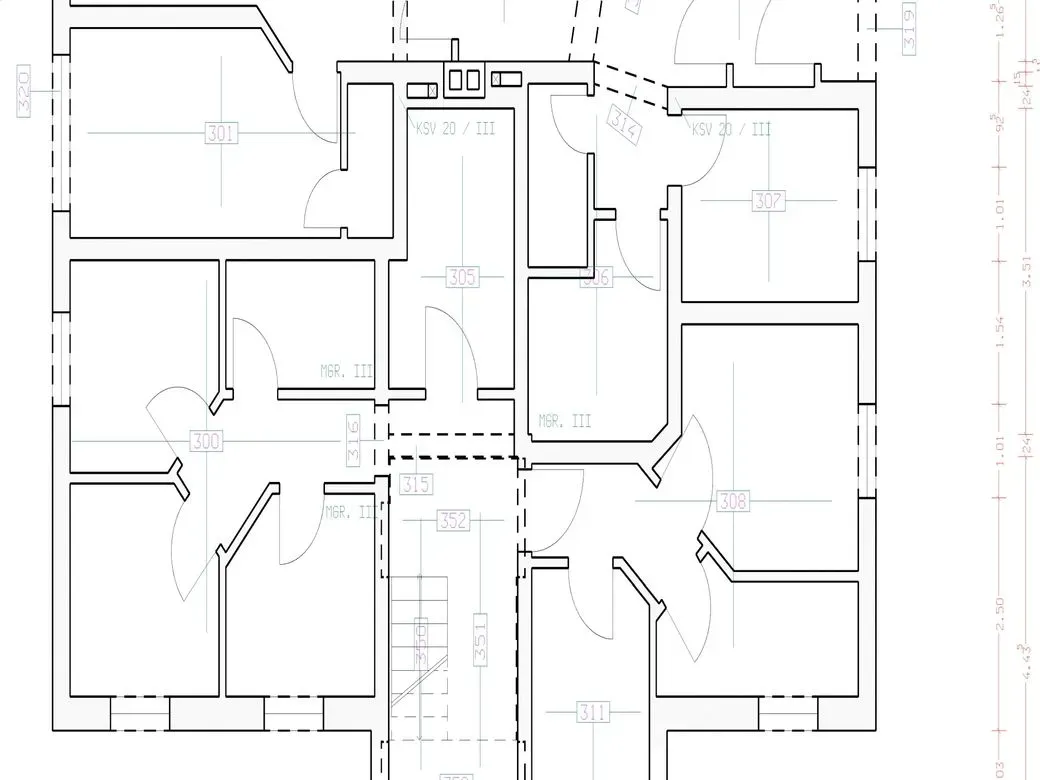

So benötigen Sie im Idealfall für ein mehrgeschossiges Gebäude den Grundriss nur 1 x zu zeichnen, den Sie für die Ausgabe mit verschiedenen Elementen auf anderen Ebenen (wie Maßlinien, Öffnungen, Bewehrung) aus den verschiedenen Geschossen kombinieren können. Die Startseite ist ein Beispiel hierfür.

Komfortable Änderungsfunktionen sind selbstverständlich.
Viele Elementtypen (Wände und Maßlinien natürlich nicht, denn das gibt keinen Sinn!) können einfach mit gedrückter Maustaste verschoben oder zum Beispiel mit einer zusätzlichen Tastenkombination verschoben und gleichzeitig kopiert werden. Oder Sie können mit einer speziellen Funktion einen definierten Bereich verschieben, wobei geschnittene Elemente, wie z.B. Wände, Matten, Rundstahl, automatisch gedehnt bzw. gestaucht werden. Um die Vermaßung brauchen Sie sich dabei nicht zu kümmern.

Variantenprogramme für Dächer, Stahlbetontreppenläufe und Fundamente automatisieren und beschleunigen Ihre Zeichenarbeit.

Details oder sogar ganze Zeichnungen können in Blöcken gespeichert,
beliebig wieder abgerufen und in andere Zeichnungen eingefügt werden.
Diese Blöcke können vom Anwender zu eigenen Bibliotheken
zusammengefasst werden, die am Bildschirm angezeigt werden.

Die Ausgabe der Zeichnungen erfolgt mit dem speziellen Programm-Modul Planzusammenstellung. Mit diesem wird die Blattgröße gewählt und beliebige Zeichnungspositionen aus beliebigen Projekten zum endgültigen Plan zusammengestellt und gedruckt.

Trotz dieses Umfangs ist Ing-CAD ist ein leicht zu erlernendes und äußerst schnell und einfach zu bedienendes CAD- System.

Nach einer Einarbeitung von einigen Tagen werden Sie in der Lage sein, produktiv damit zu arbeiten.

Und wenn Sie wirklich einmal nicht weiter wissen, nutzen Sie unsere kostenlose telefonische Hotline.

Fordern Sie eine Testversion mit einer Kurzanleitung an und überzeugen Sie sich selbst!

Die Ausgabe von Stahllisten erfolgt mit diesen Programmen, die eigenständig mit manueller Eingabe der Bewehrungspositionen oder im direkten Verbund mit den CAD-Programmen verwendet werden können.

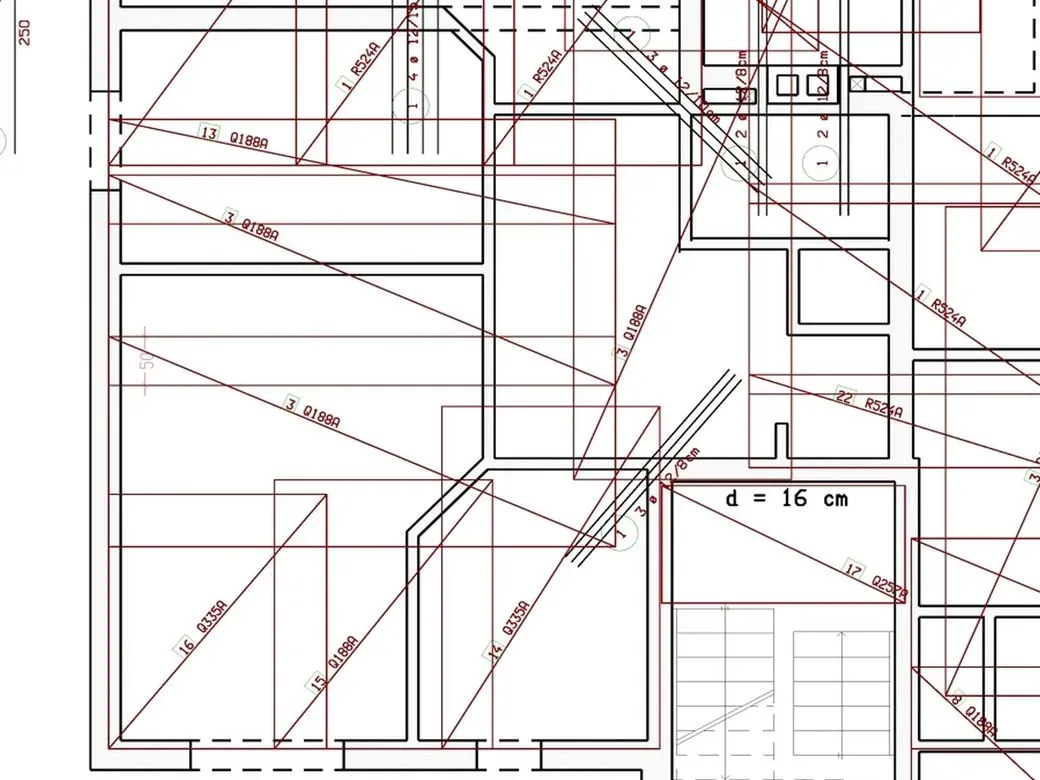

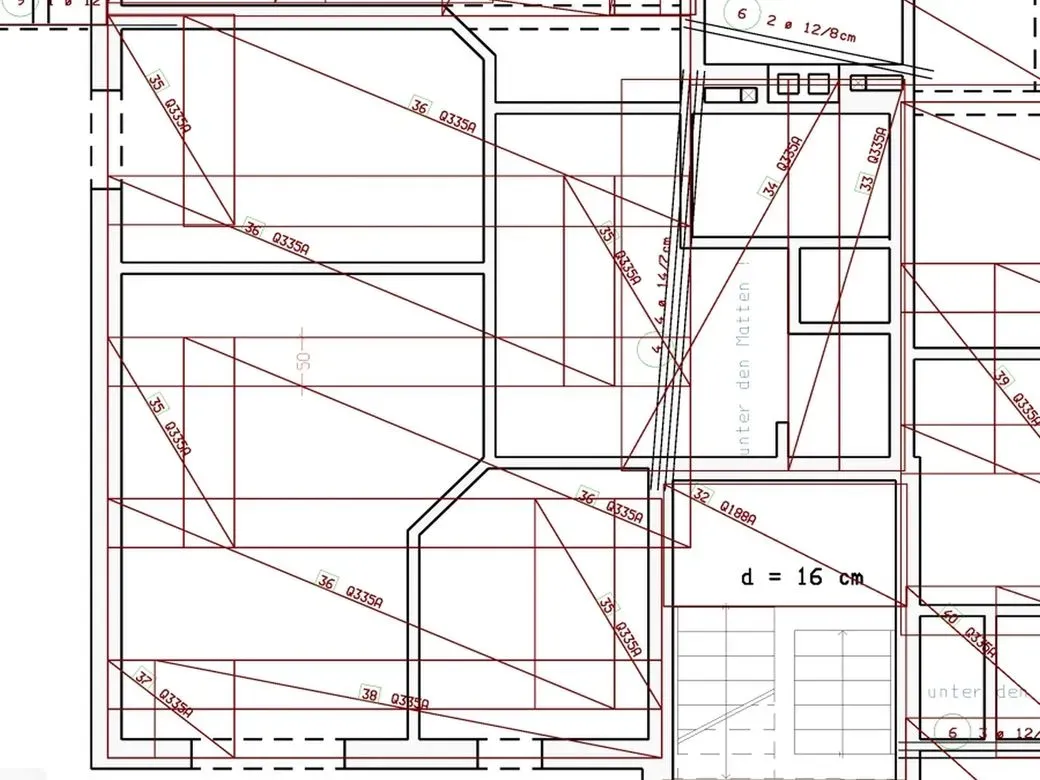

Bei der Ausgabe eines Plans werden die sich darauf befindenden Bewehrungspositionen (Matten und Rundstahl) automatisch durchnummeriert und die Daten für die Übernahme in die Stahllisten-programme gespeichert.

Werden Rundstahl-Listen aus Ing-CAD übernommen, kann der Ausdruck wahlweise in Tabellenform und/oder als Biegeliste erfolgen, bei der zu jeder Position eine vermaßte Skizze ausgedruckt wird.

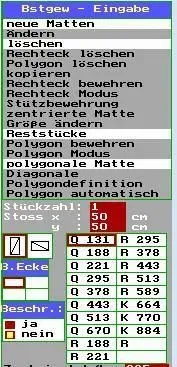

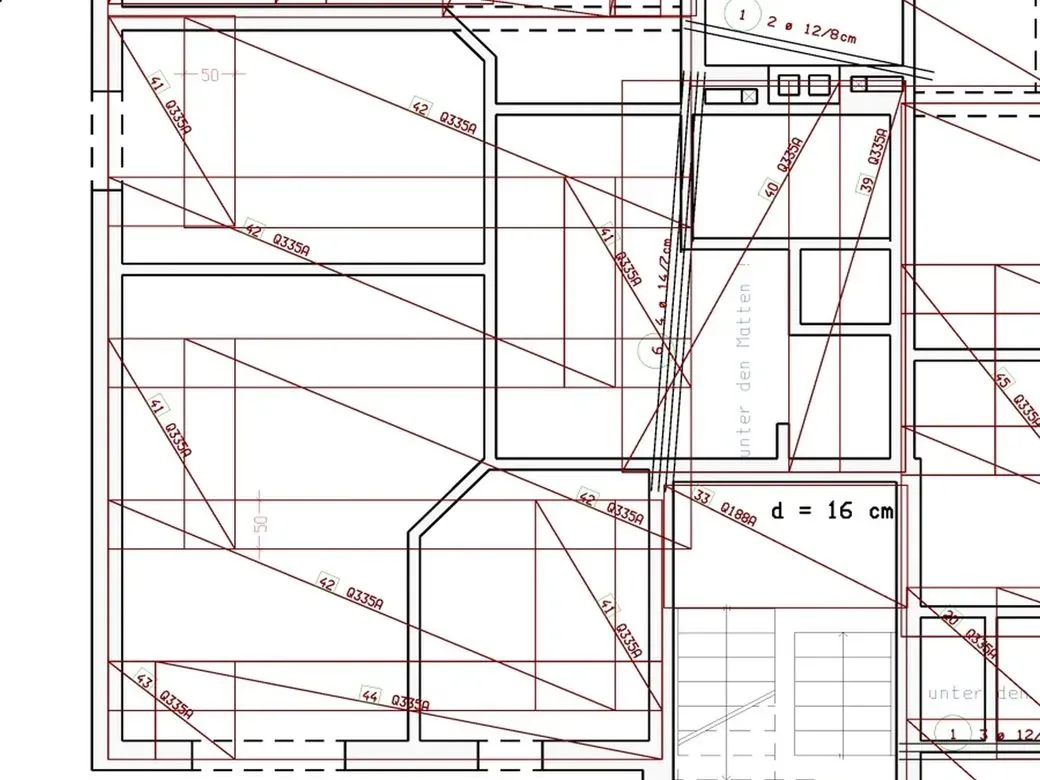

Das Programm MATTEN dient zur Erfassung von Baustahlgewebematten, sowie deren grafische Zusammenstellung (Sortierung) und Ausgabe.

Vom Programm wird automatisch eine Vorsortierung der Matten durchgeführt, bei der Teilmatten gleichen Typs nach Möglichkeit auf ganzen Matten zusammengefasst werden.

Zur weiteren Optimierung können Teilmatten mit der Maus auf freie Stellen anderer Matten geschoben werden.

Die Ausgabe kann in grafischer Form als maßstäbliche Schneideskizze (1:100) oder als tabellarische Zusammen- stellung erfolgen.

Wahlweise können die Stahllisten in tabellarischer Form auch in die Pläne übernommen werden
