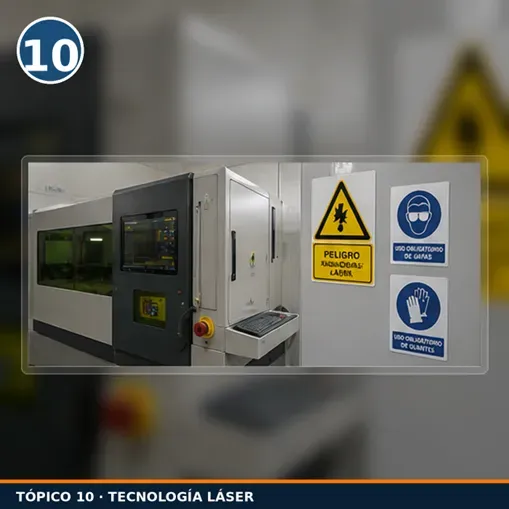

¿Es seguro trabajar con una máquina láser industrial?

05/10/2026Rui Diaz

Una máquina láser industrial puede ser segura si está bien diseñada, mantenida y operada con procedimientos adecuados. Pero no debe tratarse como una herramienta común. Un láser industrial concentra mucha energía en un haz que puede ser invisible para el ojo humano. Por eso la seguridad no es un detalle administrativo: es parte del proceso. El primer riesgo es la radiación láser. Dependiendo del tipo de equipo, el haz directo o reflejado puede dañar los ojos o la piel. En máquinas cerradas, el cerramiento y los interlocks ayudan a controlar ese riesgo. En equipos abiertos o portátiles, como algunas soldadoras o limpiadoras láser, las medidas deben ser todavía más estrictas: gafas adecuadas a la longitud de onda, pantallas, zonas controladas y personal formado. El segundo riesgo son los humos y partículas. Cortar, soldar o limpiar materiales puede generar vapores metálicos, polvo fino, restos de pintura, aceites quemados o gases irritantes. La extracción no es solo para ver mejor la pieza: protege a las personas y a la máquina. Una mala extracción ensucia ópticas, reduce calidad y puede crear un ambiente peligroso. El tercer riesgo está en los gases y la electricidad. Muchas máquinas trabajan con nitrógeno, oxígeno, aire comprimido, alta tensión en CO₂, refrigeración por chiller y sistemas de potencia. Cada parte debe estar en buen estado. Una fuga de gas, un cable dañado, un olor extraño o una alarma de refrigeración no se deben ignorar. También hay riesgos de incendio. Materiales como madera, papel, plásticos o residuos de corte pueden arder si el proceso se descontrola. Por eso conviene mantener la mesa limpia, usar aire asistido correctamente, no dejar la máquina sin supervisión en trabajos sensibles y tener medios de extinción adecuados al entorno. Una regla fundamental es no anular protecciones. Si una tapa, interlock o sensor detiene la máquina, no está “molestando”; está cumpliendo su función. Puentear seguridades para terminar un trabajo puede convertir un problema pequeño en un accidente grave. La producción nunca debe justificar ignorar una alarma crítica. La seguridad también depende de la formación. Un operario que entiende qué hace el gas, cómo se comporta el haz, qué indica una alarma y cuándo parar toma mejores decisiones. No necesita ser físico, pero sí debe conocer los riesgos reales y las señales de advertencia. En la práctica, trabajar seguro con láser significa combinar cerramientos, gafas correctas, extracción, mantenimiento, señalización, procedimientos y sentido común. Una máquina láser bien gestionada es una herramienta de alta precisión. Una máquina mal usada es una fuente de riesgo. La mejor cultura de seguridad es la que no espera al accidente. Revisa, limpia, registra, forma y respeta las protecciones. Así el láser hace lo que debe hacer: producir piezas de calidad sin poner en peligro a las personas. Idea clave: El láser industrial es seguro cuando se respetan cerramientos, gafas, extracción, interlocks, mantenimiento y formación. La seguridad no se negocia.

Leer más

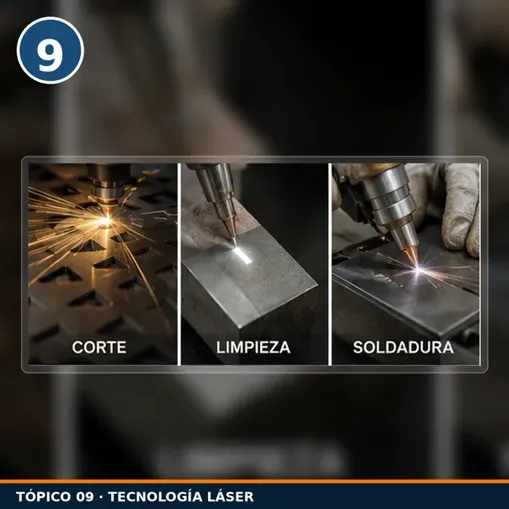

¿Qué pueden aportar la limpieza y la soldadura láser a un taller moderno?

05/10/2026Rui Diaz

Cuando se habla de láser industrial, mucha gente piensa primero en cortar chapa. Es normal: el corte láser es una de las aplicaciones más visibles y conocidas. Pero el láser también se utiliza para limpiar superficies, preparar piezas, retirar óxido, eliminar pintura y soldar con gran precisión. En un taller moderno, esto abre una forma distinta de trabajar: menos contacto, más control y procesos más repetibles. La limpieza láser funciona mediante energía concentrada sobre una capa superficial no deseada, como óxido, pintura, grasa o residuos. Esa capa absorbe la energía y se desprende o se vaporiza en forma controlada. Bien configurada, la limpieza puede respetar el material base y reducir el uso de abrasivos o productos químicos. Por eso resulta interesante en mantenimiento industrial, automoción, moldes, restauración de piezas metálicas y preparación antes de pintar o soldar. Una ventaja importante de la limpieza láser es que no “rasca” la pieza como un cepillo o una lija. Esto puede ayudar a conservar geometrías, marcas, superficies delicadas o zonas donde no conviene retirar material base. También reduce residuos secundarios, porque no añade arena, disolventes ni granalla al proceso. Aun así, requiere extracción de humos, protección ocular y parámetros adecuados, porque no todos los materiales ni todos los contaminantes reaccionan igual. La soldadura láser, por su parte, concentra el calor en una zona estrecha. Esto permite hacer cordones rápidos y limpios en muchas aplicaciones, especialmente en chapas finas, acero inoxidable, acero al carbono y piezas donde el acabado visual importa. Al aportar menos calor alrededor de la junta, puede reducir deformaciones y disminuir el trabajo posterior de repaso. En equipos de soldadura láser manual, es habitual encontrar funciones como el wobble, un pequeño movimiento del haz que ayuda a ampliar y estabilizar el cordón. En algunos trabajos se usa hilo de aporte y en otros no, dependiendo de la separación entre piezas y del tipo de unión. Pero hay una regla clara: la soldadura láser necesita piezas bien preparadas. Si hay grasa, separación excesiva o mala sujeción, pueden aparecer poros, falta de fusión o cordones irregulares. Estas tecnologías no sustituyen automáticamente a todos los métodos tradicionales. La limpieza con láser no siempre será la opción más económica si se trata de una superficie grande y sin exigencias especiales. La soldadura láser no siempre será ideal para piezas muy mal ajustadas o reparaciones improvisadas. Su valor aparece cuando se busca precisión, repetibilidad, acabado y reducción de retrabajo. También es importante hablar de seguridad. Tanto la limpieza como la soldadura láser pueden generar radiación peligrosa, humos, reflejos y partículas. Se necesitan gafas adecuadas a la longitud de onda, pantallas o zonas controladas, extracción y formación. Que el proceso parezca limpio no significa que sea inofensivo. Para un taller moderno, la pregunta no es solo “¿puedo comprar una máquina láser?”, sino “¿qué parte de mi proceso puedo hacer más estable con láser?”. Si el problema es óxido antes de pintar, la limpieza láser puede ayudar. Si el problema es mucho tiempo de repaso después de soldar, la soldadura láser puede ser una solución. El láser no es una moda: es una herramienta de producción cuando se aplica con criterio. Idea clave: El láser no solo corta. También puede limpiar y soldar, siempre que se elija el proceso correcto, se preparen bien las piezas y se trabaje con seguridad.

Leer más

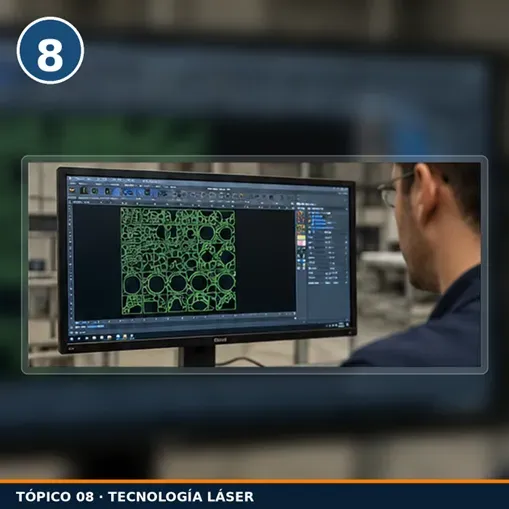

¿Qué hace el software de una máquina láser y por qué no es solo “dar al botón”?

05/10/2026Laser Iberic Studio Rui Diaz

En una máquina láser, el software es el puente entre la idea y la pieza real. La máquina aporta movimiento y potencia, pero el software decide cómo se organiza el trabajo, en qué orden se corta, dónde entra el láser, qué parámetros usa cada capa y cómo se evita que una pieza pequeña caiga o se mueva durante el proceso. Programas como CypCut o HypCut en corte de fibra, TubeST en corte de tubo, CypNest en anidado avanzado o RDWorks en máquinas CO₂ no son simples pantallas para pulsar inicio. Son herramientas de producción. Un buen uso del software puede ahorrar material, reducir tiempos, mejorar calidad y evitar errores. Una función clave es el nesting o anidado. Consiste en colocar varias piezas dentro de una chapa para aprovechar el material. Si el nesting es malo, se desperdicia chapa. Si es bueno, se producen más piezas con menos material. En trabajos industriales, ese ahorro puede ser muy importante. Además, el software puede ayudar a ordenar cortes internos y externos, controlar separaciones y crear remanentes útiles. Otra función importante son las entradas y salidas de corte, conocidas como lead-in y lead-out. El láser no siempre debe empezar justo en el borde final de la pieza. A veces conviene entrar desde una pequeña línea o arco para que la perforación no deje marca en la zona visible. En agujeros interiores, esa entrada debe estar dentro del agujero; en contornos exteriores, debe quedar fuera de la pieza útil. También existen herramientas como puentes o microjuntas. Sirven para que una pieza no se caiga antes de tiempo o para mantener partes interiores de letras, como la zona central de una “O” o una “A”. Para una persona no técnica puede parecer un detalle pequeño, pero en producción evita colisiones, piezas inclinadas y cortes repetidos. En RDWorks, habitual en CO₂ con controladores Ruida, los parámetros se organizan por capas de color. Cada color puede tener velocidad, potencia y modo de trabajo diferente. Así una misma pieza puede grabar una zona, marcar otra y cortar el contorno final. Si la capa está mal configurada, el resultado no será el esperado aunque el diseño sea correcto. El software también ayuda a controlar estrategias de perforación, orden de corte, esquinas, velocidad, potencia, altura y, en sistemas avanzados, funciones específicas para alta potencia. Pero el software no sustituye al criterio humano. Una trayectoria mal pensada puede calentar demasiado una zona, soltar una pieza antes de tiempo o dejar marcas visibles. Por eso, formar al operador en software es tan importante como enseñarle a cambiar una boquilla. Quien entiende el software no solo ejecuta trabajos; los prepara mejor. Y en láser, preparar bien suele significar cortar mejor. Idea clave: El software define la estrategia. Una buena máquina con un mal programa puede producir mal; una buena programación ahorra material, tiempo y problemas.

Leer más

¿Qué mantenimiento básico necesita una máquina de corte láser para trabajar sin paradas?

05/10/2026Laser Iberic Studio Rui Diaz

Una máquina láser industrial no debe mantenerse solo cuando falla. Ese enfoque sale caro. El mantenimiento preventivo es lo que evita paradas inesperadas, piezas rechazadas y reparaciones urgentes. Igual que un coche necesita aceite, filtros y neumáticos en buen estado, una máquina láser necesita limpieza, revisión de consumibles, control de refrigeración, gas estable y mecánica cuidada. El primer punto es la óptica. En máquinas de fibra, la lente protectora del cabezal debe revisarse con frecuencia, especialmente si hay humo, salpicaduras o caída de calidad. Una lente sucia reduce la potencia efectiva y puede generar calentamiento. En máquinas CO₂, además de la lente, los espejos requieren limpieza y alineación. Si el haz se desplaza por una mala alineación, el corte puede cambiar según la zona de la mesa. El segundo punto es la refrigeración. La fuente láser y el cabezal necesitan temperatura estable. El chiller debe trabajar con agua adecuada, filtros limpios y alarmas funcionales. Si hay problemas de flujo o temperatura, no conviene forzar la máquina. La refrigeración no es un accesorio; es parte de la seguridad y de la vida útil del equipo. También hay que vigilar el gas y el aire comprimido. Un gas con presión inestable o un aire con humedad y aceite puede afectar al corte y dañar componentes. Los filtros, secadores y líneas deben estar en buen estado. Muchas veces se culpa al parámetro de corte cuando la causa real está en el suministro. La parte mecánica tampoco se puede olvidar. Guías, cremalleras, patines, reductores y sistemas de movimiento necesitan limpieza, lubricación y revisión. Si la máquina vibra, pierde precisión o hace ruidos extraños, el corte lo reflejará. Una mala mecánica puede provocar círculos deformados, esquinas irregulares o diferencias entre piezas iguales. Un buen mantenimiento diario puede ser simple: limpiar zona de trabajo, revisar boquilla, verificar lente, confirmar presión de gas, observar el chiller y escuchar la máquina. Semanalmente conviene revisar filtros, extracción, lubricación y estado general. Mensualmente se puede hacer una revisión más completa de alineación, mecánica, conexiones y registros de alarmas. Lo más importante es crear hábito. No esperar a que la máquina “grite”. Muchas averías avisan antes: pérdida de calidad, más rebaba de lo normal, olor extraño, temperatura inestable, chispas raras, ruido mecánico o alarmas intermitentes. Si se actúa a tiempo, el problema suele ser pequeño. También hay una regla de seguridad que no se debe negociar: no se deben puentear protecciones, interlocks o sistemas de seguridad para seguir produciendo. Si hay humo excesivo, olor fuerte, fuga de gas, riesgo eléctrico o alarma crítica, lo correcto es parar y revisar. La producción nunca debe estar por encima de la seguridad. Un mantenimiento bien hecho no solo alarga la vida de la máquina. También da tranquilidad al operario, estabilidad a la empresa y confianza al cliente que recibe piezas repetibles. Idea clave: El mantenimiento preventivo es más barato que la parada. Revisar óptica, chiller, gas, mecánica y seguridad mantiene la producción estable.

Leer más

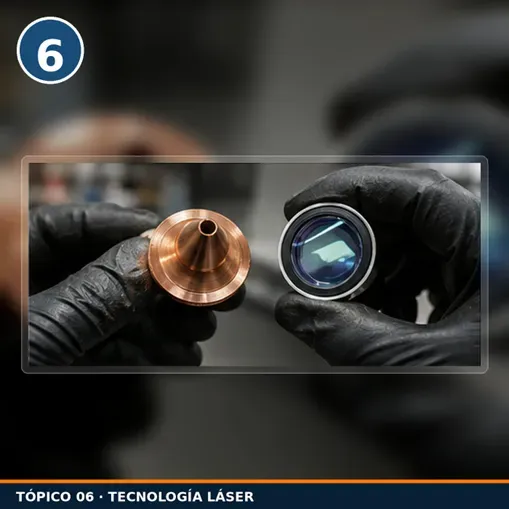

¿Por qué la boquilla, el enfoque y la lente son tan importantes en una máquina láser?

05/10/2026Laser Iberic Studio Rui Diaz

Sí. Y ocurre más a menudo de lo que parece. Una máquina láser puede tener una fuente potente, un buen software y una estructura robusta, pero si la boquilla está dañada, el foco está mal o la lente protectora está sucia, el corte pierde calidad rápidamente. En corte láser, los detalles pequeños tienen consecuencias grandes. La boquilla es la pieza por donde sale el gas de asistencia junto al haz láser. Su diámetro, su forma y su estado afectan directamente a cómo el gas entra en el corte. Si la boquilla está deformada por un golpe o tiene salpicaduras pegadas, el flujo deja de ser uniforme. El resultado puede ser rebaba, estrías, falta de penetración o cortes diferentes según la dirección. El centrado también es clave. El haz debe pasar por el centro de la boquilla. Si sale desviado, el gas no rodea el punto de corte de forma equilibrada. Esto explica muchos casos en los que una pieza corta bien en un lado, pero deja rebaba en otro. No es magia ni capricho del material: es física del flujo y de la energía. El enfoque es el punto donde el haz láser concentra mejor su energía. En chapas finas suele trabajarse cerca de la superficie. En materiales más gruesos, el foco puede moverse hacia arriba o hacia abajo dependiendo del material y el gas. En acero al carbono con oxígeno y espesores altos, por ejemplo, suelen usarse enfoques positivos para favorecer un corte estable. En inoxidable con nitrógeno, el enfoque puede ir más hacia el interior del material para ayudar a expulsar la fusión. La lente protectora, por su parte, actúa como escudo para proteger la óptica interna del cabezal. Es una pieza relativamente pequeña, pero crítica. Si se ensucia con humo, polvo o salpicaduras, absorbe energía y calienta. Eso reduce la potencia real que llega a la chapa y puede provocar cortes irregulares. En casos graves, una lente dañada puede generar calentamiento peligroso y afectar al cabezal. Una forma simple de entenderlo es pensar en unas gafas. Si están limpias, ves bien. Si están manchadas, todo se vuelve borroso, aunque tus ojos estén perfectos. En el láser, una lente sucia hace que el haz pierda calidad. La fuente puede estar emitiendo correctamente, pero la energía no llega al material como debería. Por eso el mantenimiento de consumibles no debe verse como un gasto menor, sino como una garantía de producción. Revisar boquillas, limpiar o sustituir lentes protectoras, comprobar centrado y validar altura de corte evita muchas horas perdidas. Además, protege componentes más caros. En una máquina láser, la calidad no depende solo de lo que se ve en pantalla. Depende de lo que ocurre en unos milímetros entre la boquilla y la chapa. Allí se decide si la pieza sale limpia, si hay rebaba, si la máquina trabaja estable o si el operador tiene que perseguir defectos durante toda la jornada. Idea clave: Boquilla, enfoque y lente son pequeños en tamaño, pero enormes en impacto. Mantenerlos correctos evita la mayoría de problemas de calidad.

Leer más

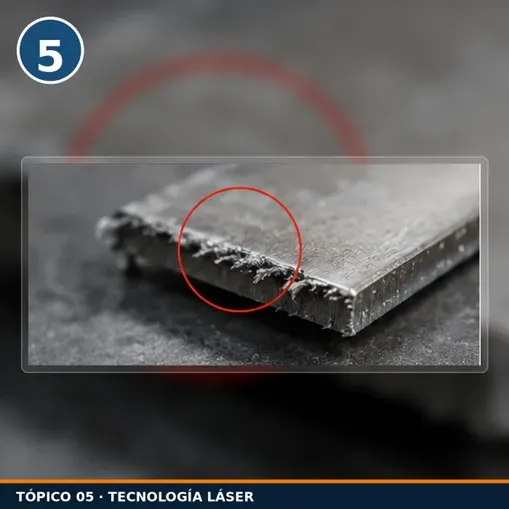

¿Por qué aparece rebaba en el corte láser y qué nos está diciendo la pieza?

05/10/2026Laser Iberic Studio Rui Diaz

No necesariamente. La rebaba no siempre significa que la máquina esté “rota”. Muchas veces es una señal de que el proceso no está equilibrado. La pieza está hablando: nos está diciendo que la energía, la velocidad, el gas, el foco o la boquilla no están trabajando en el punto correcto. Aprender a leer esa señal es una de las habilidades más útiles en corte láser. La rebaba aparece cuando el material fundido no se expulsa bien del canal de corte y se solidifica en la parte inferior o en el lateral de la pieza. Puede ser fina y fácil de quitar, o gruesa, negra y muy pegada. Cada tipo de rebaba apunta a una causa probable. Por ejemplo, si el corte no atraviesa con estabilidad, puede faltar potencia efectiva, faltar gas o estar el foco fuera de posición. Si el material se derrite demasiado y se acumula, puede haber exceso de calor por velocidad baja o potencia demasiado alta. En acero al carbono con oxígeno, la rebaba puede venir de una combustión mal controlada. Si la velocidad es demasiado alta, el corte no tiene tiempo de completarse. Si es demasiado baja, se mete demasiado calor y el borde inferior puede quedar cargado. También influye la presión de oxígeno: poca presión no ayuda a evacuar; demasiada puede crear un corte turbulento y oxidado. En inoxidable con nitrógeno, la rebaba suele estar muy relacionada con presión, caudal y foco. El nitrógeno debe expulsar el metal fundido sin oxidarlo. Si la presión real no es suficiente, el borde queda sucio. Si la boquilla es pequeña para el espesor, no llega el flujo necesario. Si la lente protectora está sucia, aunque la pantalla diga 100 % de potencia, la potencia real en el material puede ser menor. Hay otro caso muy común: la pieza corta bien en dos lados y mal en otros. Esto suele apuntar a un problema de centrado del haz respecto a la boquilla o a una pequeña desalineación. El láser debe salir por el centro de la boquilla. Si sale desplazado, el gas empuja mejor en una dirección que en otra, y la calidad cambia según el sentido de corte. Antes de cambiar diez parámetros a la vez, conviene seguir un orden. Primero revisar consumibles: boquilla limpia y sin golpe, lente protectora limpia, gas correcto y presión estable. Después revisar altura y enfoque. Luego tocar velocidad y potencia en pasos pequeños. Y siempre hacer pruebas cortas, anotando lo que se cambia. El error más común es buscar el “parámetro mágico”. En realidad, la solución está en observar. ¿La rebaba es dura o blanda? ¿Aparece en todo el contorno o solo en esquinas? ¿Hay chispas hacia arriba? ¿El borde está negro, rugoso o brillante? Cada detalle acorta el diagnóstico. La rebaba es molesta, pero también es información. Si se interpreta bien, ayuda a mejorar el proceso, reducir desperdicio y enseñar al equipo a tomar decisiones técnicas sin depender siempre de ensayo y error. Idea clave: La rebaba no es solo un defecto: es una pista. Leerla correctamente ayuda a ajustar gas, foco, velocidad, potencia, boquilla y centrado.

Leer más

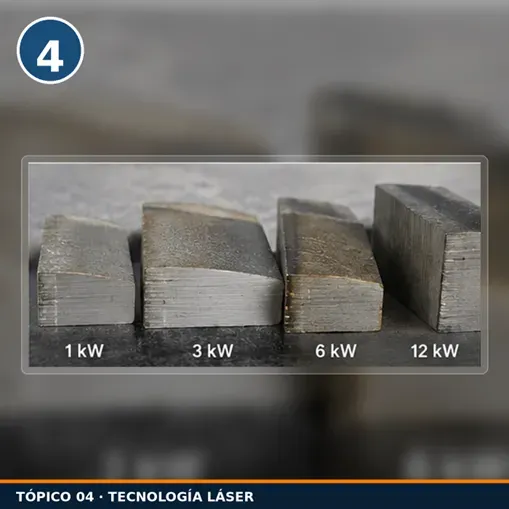

¿Qué potencia de láser necesito para cortar acero, inoxidable o aluminio?

05/10/2026Laser Iberic Studio Rui Diaz

En el mundo del corte láser es fácil caer en una idea simple: cuanta más potencia, mejor. Y sí, la potencia importa mucho. Una máquina de 6 kW puede cortar espesores y velocidades que una de 3 kW no alcanza con la misma facilidad. Una de 12 kW abre todavía más posibilidades. Pero la potencia no lo explica todo. En corte láser, tener más energía sin control es como tener un coche muy potente con neumáticos malos: puede correr, pero no necesariamente producir bien. La potencia necesaria depende de varios factores: material, espesor, calidad deseada, gas de asistencia, cabezal, lente, tipo de boquilla y estabilidad de la máquina. No es lo mismo cortar acero al carbono con oxígeno que inoxidable con nitrógeno. Tampoco es igual cortar una chapa fina a alta velocidad que una plancha gruesa donde la prioridad es que el corte atraviese con el menor exceso de escoria posible. En acero al carbono, el oxígeno permite cortar espesores importantes porque participa en la reacción térmica. Por eso, en chapas gruesas, se usan presiones más controladas y enfoques positivos para estabilizar el proceso. En inoxidable y aluminio, al trabajar normalmente con nitrógeno, la máquina depende más de la capacidad de fundir y expulsar el material. Allí la presión, el caudal y la potencia disponible se vuelven decisivos. Una máquina de 3 kW puede ser excelente para espesores finos y medios. Puede cortar acero al carbono de varios milímetros con buena productividad y también inoxidable o aluminio en rangos razonables. Pero si una empresa trabaja a diario con espesores altos, una potencia mayor reduce tiempos y da más margen. Una de 6 kW suele ser un punto muy interesante para producción industrial versátil. Una de 12 kW o superior se justifica cuando hay volumen, espesores más altos o necesidad de mucha velocidad en materiales medios. Ahora bien, más potencia también exige más disciplina. La óptica debe estar impecable, el gas debe ser suficiente, la máquina debe evacuar humos correctamente y el operador debe controlar perforaciones, esquinas, foco y estabilidad térmica. En potencias altas, un error pequeño puede convertirse en una lente dañada, una boquilla sobrecalentada o un corte muy irregular. Por eso la pregunta correcta no es solo “¿cuántos kW necesito?”, sino “¿qué materiales corto cada semana, qué espesores son habituales, qué acabado exige mi cliente y cuánto tiempo de producción quiero ahorrar?”. Si el 80 % del trabajo es chapa fina, tal vez no tenga sentido pagar por una potencia extrema. Si el trabajo real son espesores gruesos o grandes series, quedarse corto puede salir caro en horas de máquina y piezas rechazadas. Una buena decisión mezcla datos técnicos y realidad de taller. Las tablas de parámetros sirven como referencia inicial, pero la selección final debería considerar el mix de producción, el coste del gas, el espacio, la extracción, el mantenimiento y el soporte. La potencia es importante, sí. Pero la rentabilidad llega cuando esa potencia encaja con el trabajo real. Idea clave: Más potencia ofrece más capacidad y velocidad, pero solo es rentable si encaja con los materiales, espesores, gases y necesidades reales de producción.

Leer más

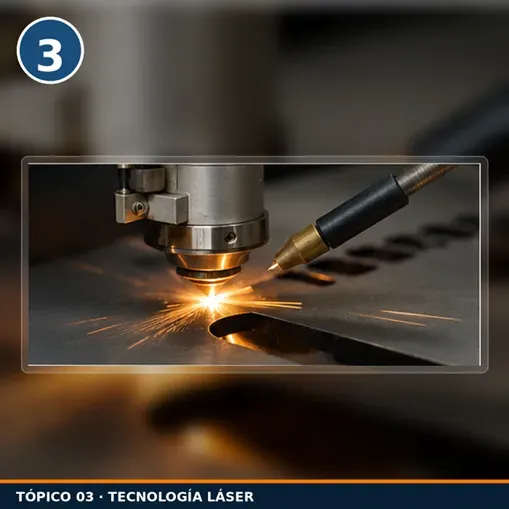

¿Por qué el gas de asistencia puede mejorar o arruinar un corte láser?

05/10/2026Laser Iberic Studio Rui Diaz

Una de las preguntas más normales cuando alguien ve una máquina láser por primera vez es: si el láser corta con luz, ¿para qué hace falta gas? La respuesta es sencilla: el láser aporta la energía, pero el gas ayuda a que el corte sea limpio, estable y repetible. Sin gas, el material fundido se quedaría en el canal de corte, se pegaría en la parte inferior o generaría un borde irregular. El gas de asistencia sale por la boquilla alrededor del haz láser. Su misión es empujar el material fundido, proteger la zona de corte y, en algunos casos, participar químicamente en el proceso. Por eso no es lo mismo cortar con oxígeno que con nitrógeno o con aire comprimido. Cada gas cambia la manera en que el material reacciona. El oxígeno se usa mucho en acero al carbono, sobre todo en espesores medios y gruesos. No solo sopla; también ayuda a la combustión controlada del hierro. Esa reacción añade energía al corte y permite trabajar con buena penetración. Pero tiene un efecto secundario: el borde queda oxidado. Para piezas que después se pintan o se sueldan, ese detalle puede ser importante. El nitrógeno, por otro lado, es un gas más “limpio” desde el punto de vista del acabado. Se usa mucho en acero inoxidable y aluminio porque ayuda a expulsar el material fundido sin oxidar el borde. El resultado puede ser más brillante y limpio, pero exige mucha presión y caudal, especialmente en espesores altos. Si la presión real no llega al valor necesario, aparecen rebabas, estrías o falta de penetración. El aire comprimido es una opción interesante para ciertos espesores y materiales, porque reduce el coste frente al nitrógeno. Pero no vale cualquier aire. Debe estar limpio, seco y libre de aceite. Un aire húmedo o contaminado puede afectar la óptica, la estabilidad del corte y la vida útil de componentes sensibles. El problema habitual es pensar que el gas es solo un número en una tabla. En realidad, importan la presión en máquina, el caudal disponible, la pureza, el diámetro de boquilla, la altura de corte y el estado de las líneas. Una pantalla puede mostrar presión, pero si el caudal cae durante el corte, la pieza no perdona. Para entenderlo de forma cotidiana, piensa en limpiar virutas con una pistola de aire. Si el chorro es débil, las virutas se quedan pegadas. Si es demasiado agresivo o mal dirigido, puede crear turbulencias. En corte láser ocurre algo parecido, pero con metal fundido, temperaturas elevadas y tolerancias mucho más pequeñas. Por eso, cuando aparece rebaba, no siempre la solución es subir potencia. A veces hay que revisar el gas, la boquilla, el foco o la velocidad. Un buen corte es un equilibrio. El láser funde; el gas evacua; la máquina guía; el operador interpreta. Cuando esas cuatro partes trabajan juntas, la diferencia se ve directamente en el borde de la pieza. Idea clave: El gas de asistencia no es un accesorio: es una parte activa del corte. Elegirlo y regularlo bien marca la diferencia entre una pieza limpia y una pieza con retrabajo.

Leer más

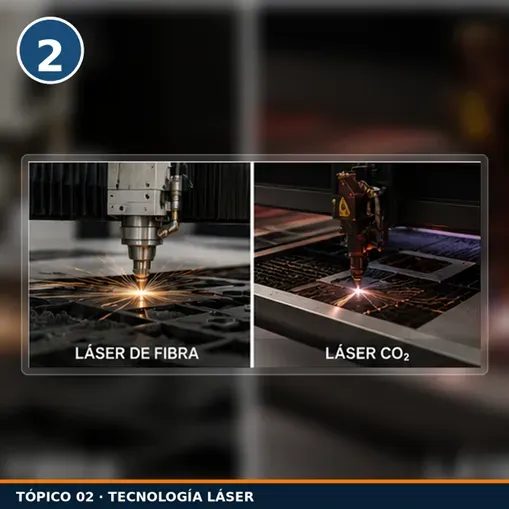

¿Qué diferencia hay entre una máquina láser de fibra y una máquina láser CO₂?

05/10/2026Rui Diaz

A simple vista, muchas máquinas láser parecen parecidas: una mesa, un cabezal que se mueve y un haz invisible que corta o graba. Pero por dentro no todas trabajan igual. Dos tecnologías muy comunes son el láser de fibra y el láser CO₂. Ambas usan luz concentrada, pero tienen diferencias importantes en la forma de generar el haz, en los materiales que trabajan mejor y en el tipo de mantenimiento que requieren. El láser CO₂ ha sido durante años una tecnología muy usada para cortar y grabar materiales no metálicos. Funciona especialmente bien en madera, metacrilato, cartón, cuero, papel, goma y muchos plásticos compatibles. En talleres de rotulación, maquetas, packaging o grabado decorativo, es una herramienta muy versátil. También puede cortar algunos metales en configuraciones concretas, pero no suele ser la primera opción cuando el objetivo principal es producción industrial de chapa metálica. El láser de fibra, en cambio, se ha consolidado como la opción dominante para cortar metal. Trabaja muy bien con acero al carbono, inoxidable, aluminio y, con las precauciones adecuadas, metales reflectantes como latón o cobre. Su haz tiene una longitud de onda diferente, que el metal absorbe mejor que la del CO₂ en muchas aplicaciones industriales. Esto se traduce en mayor eficiencia y velocidad en corte de chapa metálica. También cambia el mantenimiento. En una máquina CO₂ con tubo de vidrio y espejos, el haz se refleja por varios espejos hasta llegar al cabezal. Si esos espejos se desalinean, el corte puede salir bien en un lado de la mesa y mal en otro. Por eso la alineación óptica y la limpieza son tareas muy importantes. En una máquina de fibra, el haz viaja por fibra óptica hasta el cabezal, reduciendo ciertos ajustes de espejo, aunque la limpieza de lentes protectoras, boquillas y conectores sigue siendo crítica. Otro punto importante es el tipo de trabajo. Si una empresa corta principalmente MDF, metacrilato o cartón, un CO₂ puede ser una elección lógica. Si corta acero, inoxidable o aluminio de forma productiva, el láser de fibra suele ser el camino natural. No hay una tecnología “mejor” para todo: hay una tecnología más adecuada para cada material, espesor, calidad deseada y presupuesto. La diferencia práctica para una persona no técnica es esta: el CO₂ suele ser el especialista en materiales orgánicos y plásticos compatibles; la fibra es el especialista en metal. Ambos pueden dar resultados excelentes, pero ambos necesitan foco correcto, óptica limpia, extracción de humos, aire o gas de asistencia y parámetros bien ajustados. Elegir entre CO₂ y fibra no debería hacerse solo mirando el precio de la máquina. Hay que mirar el coste de operación, el tipo de material, el espesor habitual, el acabado esperado, la velocidad necesaria y el soporte técnico disponible. Una máquina adecuada al trabajo produce con estabilidad. Una máquina mal elegida puede convertirse en una fuente constante de ajustes, pruebas y frustración. Idea clave: Fibra y CO₂ no compiten en todos los terrenos: el CO₂ destaca en muchos no metales; la fibra domina el corte industrial de metales.

Leer más

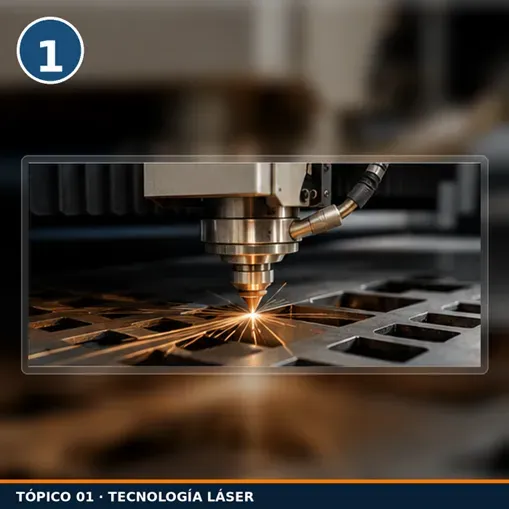

. ¿Qué es un láser de fibra y por qué está cambiando la forma de cortar metal?

05/10/2026Rui Diaz

Cuando una persona escucha la palabra “láser”, muchas veces piensa en algo de ciencia ficción. En una fábrica, sin embargo, el láser es una herramienta muy real: una forma de concentrar mucha energía en un punto muy pequeño para cortar, marcar, soldar o limpiar materiales. En el caso del láser de fibra, esa energía se genera en una fuente láser y viaja por una fibra óptica hasta el cabezal de corte. Allí se concentra mediante lentes y sale por una boquilla hacia la chapa. La idea se entiende mejor con una comparación sencilla. Imagina la luz del sol entrando por una lupa. Si la lupa está bien enfocada, concentra la luz en un punto y puede calentar mucho una superficie. El láser industrial hace algo parecido, pero de forma muchísimo más precisa, controlada y potente. En lugar de “quemar” sin control, funde o vaporiza una línea muy fina del material mientras un gas de asistencia expulsa el metal fundido. Por eso el láser de fibra se ha hecho tan popular en el corte de acero al carbono, acero inoxidable, aluminio, latón y cobre. Puede trabajar rápido, con buena repetibilidad y con cortes limpios, siempre que la máquina esté bien configurada. No se trata solo de tener muchos kilovatios; también influyen la calidad del haz, la boquilla, el enfoque, la presión del gas, la limpieza de la óptica y el estado mecánico de la máquina. Una ventaja importante es que el proceso es digital. El operario diseña o importa una pieza en el software, organiza el material en la chapa y la máquina sigue la trayectoria con precisión. Esto permite fabricar piezas repetidas sin tener que hacer moldes físicos. Para series cortas, prototipos y producción flexible, es una diferencia enorme. También conviene decir algo que a veces se olvida: una máquina láser no es una impresora mágica. Si el material cambia, si el gas no llega con presión suficiente o si la lente protectora está sucia, la calidad puede caer. Por eso los parámetros de corte son siempre una referencia de partida, no una verdad universal. La clave está en probar, observar el borde de la pieza y ajustar con criterio. En resumen, el láser de fibra está cambiando la forma de cortar metal porque combina potencia, precisión y velocidad. Pero su verdadero valor aparece cuando se trabaja como un sistema completo: máquina, cabezal, gas, software, consumibles, mantenimiento y operador. Cuando todo está alineado, el resultado no es solo un corte: es producción estable, menos retrabajo y piezas que salen bien a la primera. Idea clave: El láser de fibra no es solo “más potencia”. Es una tecnología de precisión donde la calidad depende de la suma de fuente, cabezal, óptica, gas, software y mantenimiento.

Leer más

Sala blanca ISO6 y mantenimiento predictivo: la ventaja competitiva que no se ve en la máquina

03/24/2026FLL - Pascal Chaty, Ing.

Tesis técnica del artículo La sala blanca y la monitorización predictiva no son lujos de laboratorio; son infraestructura para sostener disponibilidad, repetibilidad de corte y tiempos de respuesta creíbles en fotónica de alta potencia. Desarrollo para el blog En muchos sectores industriales todavía se piensa que la sala blanca pertenece al mundo del laboratorio y no al del taller productivo. En fotónica de potencia esa separación ya no se sostiene. Cuando una intervención obliga a abrir una interfaz crítica, manipular lentes, revisar el bloque de salida o ejecutar un empalme, la pureza del entorno deja de ser una preferencia y pasa a ser una condición técnica. La clasificación de cleanrooms según ISO 14644-1 existe precisamente para gobernar concentración de partículas y no depender de la fe del operario. Cuanto mayor es la potencia instalada, menor es la tolerancia del sistema a la contaminación residual. Además que el control ambiental no se reduce al conteo de partículas. Importan la presión positiva, la filtración, la humedad, la temperatura, la descarga electrostática, la indumentaria del técnico y la química de limpieza autorizada. Una operación aparentemente simple, como abrir un interfaz óptico para revisar o sustituir, cambia radicalmente de riesgo cuando se realiza bajo flujo laminar o en el aire de una nave de calderería. En un blog técnico, esta comparación tiene mucho valor porque traduce una infraestructura abstracta en una reducción concreta de averías repetidas. Cleanroom y mantenimiento predictivo. Los cabezales modernos y las fuentes avanzadas generan señales suficientes para detectar tendencias: incrementos térmicos sutiles, variaciones de reflexión, dispersión de luz, derivas en sensado o inestabilidades de proceso antes de la rotura. La empresa que sabe leer esas señales puede intervenir en parada planificada y cambiar una catástrofe reactiva por una microintervención controlada. Eso no es futurismo de PowerPoint; es pura economía de disponibilidad. Este tema funciona muy bien como cierre de serie porque deja una idea ambiciosa y pragmática a la vez: la ventaja competitiva no está solo en comprar más potencia, sino en construir capacidad para sostener esa potencia sin improvisar. Esta tesis con datos, física y criterio operativo es para que los clientes que entienden el coste real de parar producción. Subtemas derivados · Qué operaciones deben pasar obligatoriamente por entorno controlado. · Cómo convertir señales de proceso en un plan predictivo sencillo y ejecutable. · Por qué la capacidad de laboratorio reduce TTR y también recurrencia de averías. Palabras clave técnicas sugeridas sala blanca ISO6, ISO 14644-1, mantenimiento predictivo laser fibra, cleanroom optica, flujo laminar, monitorizacion termica, disponibilidad industrial

Leer más

Empalme de fibra de gran diámetro y sustitución de QBH: cuándo reparar y cómo validar que la reparación es buena

03/24/2026FLL - FiberLaserLab Iberia

Tesis técnica del artículo En alta potencia, un empalme mediocre no falla un poco; falla de forma explosiva. La reparación solo es válida cuando la pérdida residual es extremadamente baja y la validación térmica confirma que la energía sigue confinada donde debe. Desarrollo para el blog Cuando la cadena óptica sufre daño localizado en el tramo terminal o en el bloque de salida, la gran pregunta es si conviene sustituir la fuente completa o reparar el conjunto. Un artículo de alto nivel debe explicar que, en muchos casos, la reparación es técnicamente viable y económicamente muy razonable, siempre que el daño esté acotado y exista instrumental adecuado. Esa reparación suele implicar corte del tramo afectado, preparación de la fibra, sustitución del interfaz o del segmento terminal y reconstrucción del camino óptico mediante empalme por fusión de gran diámetro. El lector debe entender por qué esto no se parece al empalme de telecomunicaciones. En una red de datos, una pérdida modesta puede ser asumible. En una línea que transporta varios kilovatios continuos, esa misma pérdida se convierte en calor local peligrosísimo. Por eso importan tanto la exfoliación correcta del recubrimiento, la limpieza química de alto nivel, la calidad geométrica del cleaving y la alineación coaxial núcleo a núcleo durante el arco de plasma. Un ángulo deficiente o una microburbuja invisible son una avería futura esperando su turno. También conviene entrar en validación. Una reparación no termina cuando la empalmadora da un resultado aceptable en pantalla. Termina cuando el conjunto supera ensayo mecánico, verificación óptica y, sobre todo, una prueba térmica con carga progresiva que confirme ausencia de hotspots. La termografía aquí no es accesorio visual; es un criterio de aceptación. Si la unión se calienta, la reparación no es buena aunque el sistema emita. Este punto es clave para educar al mercado y para explicar por qué un laboratorio equipado marca una diferencia tan grande frente a una intervención improvisada. El cierre editorial debe ser contundente: reparar no es “parchear”. Reparar bien es devolver continuidad óptica y estabilidad térmica a especificación funcional. Pero esa frase solo es verdad cuando existe sala limpia, equipo de cleaving y splicing para gran diámetro, protocolo de inspección y criterio de rechazo. Si falta uno de esos bloques, lo que se vende como reparación suele ser solo una prórroga corta de la avería. Subtemas derivados · Qué señales indican que un tramo es reparable y cuáles apuntan a daño mayor. · Por qué el cleaving y la alineación son tan críticos en fibras de gran diámetro. · Cómo usar termografía y pruebas de carga para aceptar o rechazar un empalme. Palabras clave técnicas sugeridas empalme fibra gran diametro, fusion splicing laser fibra, sustitucion QBH, cleaving LDF, termografia empalme, reparacion delivery fiber

Leer más

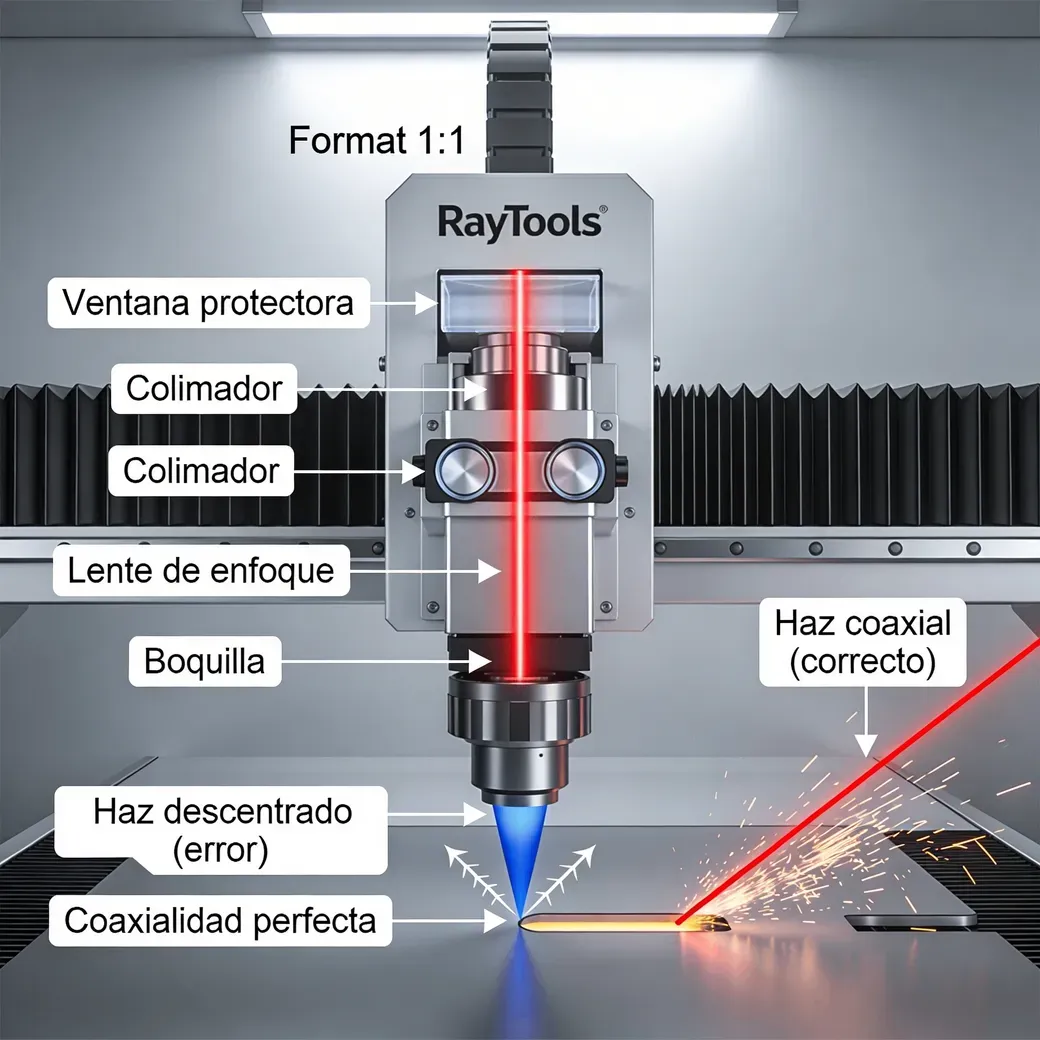

Fuente Raycus o Max más cabezal Raytools: la calidad del corte nace en la coaxialidad

03/24/2026FLL - FiberLaserLab Iberia

Tesis técnica del artículo La calidad del corte no la define una fuente por sí sola. La define la alineación completa desde la salida óptica hasta la boquilla, incluyendo ventanas protectoras, colimación, enfoque, gas asistido y sensado de altura. Desarrollo para el blog Una gran fuente conectada a un cabezal mal ajustado se parece bastante a un deportivo con las ruedas desalineadas: la potencia existe, pero llega mal. El artículo debe partir de la anatomía del cabezal. Tras el acoplamiento del interfaz óptico, el haz atraviesa ventana protectora, módulo colimador, lente de enfoque, boquilla y canal de gas. Cada una de esas etapas modifica o protege la calidad del proceso. Cuando una sola sale de tolerancia -una ventana contaminada, una boquilla descentrada, un O-ring fatigado o un eje mal calibrado- el resultado se ve en la pieza: más rebaba, peor perpendicularidad, perforaciones inestables y bordes menos repetibles. La palabra clave aquí es coaxialidad. El haz debe viajar centrado respecto al eje óptico y respecto a la boquilla para que la dinámica del gas asistido trabaje a favor del proceso y no en su contra. Si el haz cae descentrado, la salida de gas pierde simetría, el baño de fusión se vuelve más errático y el lector empieza a culpar al software, al material o a la fuente cuando el problema real vive dentro del cabezal. Esa cadena de errores de interpretación es muy habitual y merece un artículo específico porque el daño económico de diagnosticar mal es notable. También conviene introducir la capa mecatrónica: el sensor capacitivo de altura, la verificación de impedancias según especificación del fabricante, la estabilidad mecánica del conjunto y la limpieza de los canales de gas. A menudo se habla de óptica y se olvida que el cabezal es un sistema híbrido en el que mecánica, electrónica, fluidodinámica y fotónica se dan la mano. Un mantenimiento serio no cambia solo consumibles; verifica coaxialidad, revisa sellados, valida respuesta del sensado y confirma que el haz guía y el eje real de proceso siguen contando la misma historia. Este artículo debe cerrar con un mensaje operativo: cuando la calidad del corte cae, no tiene sentido discutir marca de fuente antes de comprobar que el cabezal está dentro de tolerancia. Ese orden mental mejora el diagnóstico del cliente y refuerza la autoridad de quien publica el blog. Subtemas derivados · Cómo se manifiesta un haz descentrado en la pieza y en la boquilla. · Por qué una ventana protectora barata puede degradar un proceso de alto valor. · Qué verificaciones mínimas deberían hacerse después de una colisión de cabezal. Palabras clave técnicas sugeridas Raytools mantenimiento, coaxialidad cabezal laser, ventana protectora, lente colimadora, boquilla laser fibra, calidad de corte, sensado capacitivo

Leer más

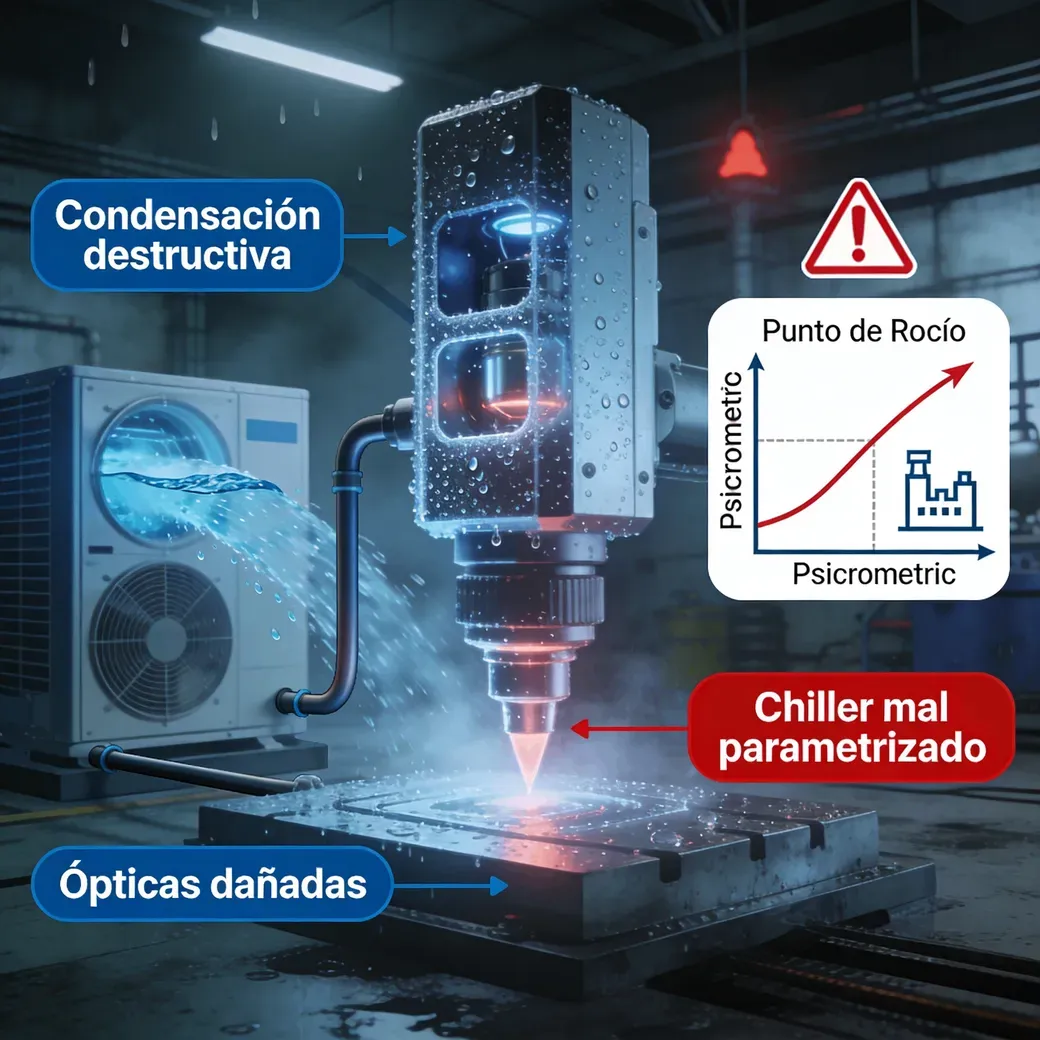

Chiller, punto de rocío y condensación: la avería silenciosa que destruye ópticas

03/24/2026FLL - FiberLaserLab Iberia

Tesis técnica del artículo Muchas incidencias atribuidas a la fuente empiezan realmente en una mala estrategia de refrigeración. Cuando la temperatura del agua cruza el punto de rocío, la planta fabrica condensación donde menos debería existir: sobre ópticas y cavidades sensibles. Desarrollo para el blog En la conversación industrial, el chiller suele tratarse como un periférico. Desde la ingeniería, eso es un error. El circuito de refrigeración participa directamente en la estabilidad de la fuente, del interfaz de salida y, en muchos casos, del cabezal. Si la temperatura del agua se fija sin leer humedad relativa, temperatura ambiente y carga térmica real, el sistema puede cruzar el punto de rocío y generar condensación sobre superficies críticas. El fenómeno es sencillo en teoría y devastador en práctica: superficies frías en una atmósfera húmeda terminan cubiertas por una película microscópica de agua. En láser de fibra de alta potencia, esa película es una mala noticia por varias vías. Puede alterar la absorción local, dañar recubrimientos, disparar alarmas térmicas y generar condiciones de sobrecorriente o inestabilidad. El problema se agrava en verano, en naves con ventilación irregular o en plantas donde el chiller se parametriza con recetas fijas durante todo el año. La paradoja es cruel: el equipo se enfría “mejor” sobre el papel y se protege peor en la realidad. Por eso un artículo técnico debe enseñar a pensar en términos psicrométricos y no solo en grados Celsius. La conversación no se limita a la consigna de temperatura. También importan el caudal, la calidad del agua, la mezcla con glicol cuando procede, la limpieza del circuito, la capacidad real del intercambiador y la respuesta del sistema frente a picos de carga. En líneas exigentes conviene dejar un margen seguro respecto al punto de rocío definido por el fabricante o por la estrategia térmica del integrador, y revisar ese margen cuando cambian estación, humedad ambiente o perfil de trabajo. Esta es la clase de detalle que evita fallos que nadie ve venir y que luego todos consideran “misteriosos”. Editorialmente, este tema funciona muy bien porque baja la discusión desde la gran palabra fotónica a una rutina concreta de planta: cómo parametrizar, medir y corregir. Además, obliga a una conclusión útil: el chiller no es un electrodoméstico caro pegado a la máquina. Es parte del sistema óptico y debe gobernarse con la misma seriedad. Subtemas derivados · Cómo calcular una ventana segura respecto al punto de rocío en planta. · Qué síntomas hacen pensar en condensación y no en fallo directo de la fuente. · Errores habituales de mantenimiento del chiller que terminan en avería óptica. Palabras clave técnicas sugeridas chiller laser fibra, punto de rocio, condensacion QBH, refrigeracion fuente laser, humedad relativa, sobrecalentamiento optico, mantenimiento chiller

Leer más

Diagnóstico avanzado en Raycus y Max Photonics: cómo aislar la avería antes de tocar repuestos

03/24/2026FLL - FiberLaserLab Iberia

Tesis técnica del artículo El mejor diagnóstico no empieza sustituyendo componentes. Empieza delimitando, con datos, si la energía se está perdiendo en electrónica de potencia, en los módulos de bombeo, en la fibra de entrega, en la interfaz óptica o en el cabezal. Desarrollo para el blog Cuando una planta sufre caída de potencia, corte inestable o bloqueo de la fuente, la tentación natural es pedir la pieza que más miedo da. Esa reacción es comprensible y carísima. Un SAT maduro trabaja al revés: construye un árbol de decisión que combine logs de alarma, telemetría, historial térmico, condiciones ambientales, inspección óptica y verificación de salida. Cambiar piezas a ciegas es la forma más cara de aprender, sobre todo en un ecosistema donde fuente, cable, QBH y cabezal comparten síntomas con demasiada frecuencia. El primer bloque del diagnóstico es digital. Hay que leer alarmas, revisar tendencias de temperatura, corriente y reflexión, y observar si el comportamiento aparece solo en ciertos materiales o en toda la producción. El segundo bloque es electrónico: comprobar etapas de potencia, placas, conectores, alimentación y salud de los módulos de bombeo. En muchas incidencias la óptica no está muerta; simplemente no recibe la excitación correcta o la electrónica ha entrado en protección por una condición externa. Saltarse esta etapa conduce a conclusiones erróneas. El tercer bloque es óptico y termográfico. Aquí se cuantifica la salida real, se inspeccionan ventanas protectoras y tren óptico, se verifican continuidades y se buscan hotspots en el delivery fiber, en empalmes previos o en el propio QBH. Una cámara térmica bien utilizada revela lo que el ojo no ve: energía abandonando el núcleo y disipándose donde no debe. También es el momento de separar con claridad un fallo de fuente de un problema de cabezal, porque mezclar ambos planos genera visitas repetidas, presupuestos inflados y la desagradable sensación de que nadie domina el problema. El artículo debe terminar delimitando qué parte del diagnóstico puede hacerse en planta y qué parte exige laboratorio. Limpiar y verificar no es lo mismo que abrir una interfaz crítica, y revisar un cabezal no es lo mismo que autorizar un empalme de fibra de gran diámetro. Marcar esa frontera transmite rigor, reduce expectativas irreales y deja claro por qué la metodología importa tanto como el instrumental. Subtemas derivados · Checklist mínimo de datos que la planta debe recopilar antes de llamar al SAT. · Qué indicadores apuntan a diodos, PCB, fibra de entrega, QBH o cabezal. · Cuándo merece la pena una termografía antes de desmontar cualquier óptica. Palabras clave técnicas sugeridas diagnostico Raycus, diagnostico Max Photonics, alarmas fuente laser, termografia laser fibra, averia QBH, modulos de bombeo, SAT laser industrial

Leer más

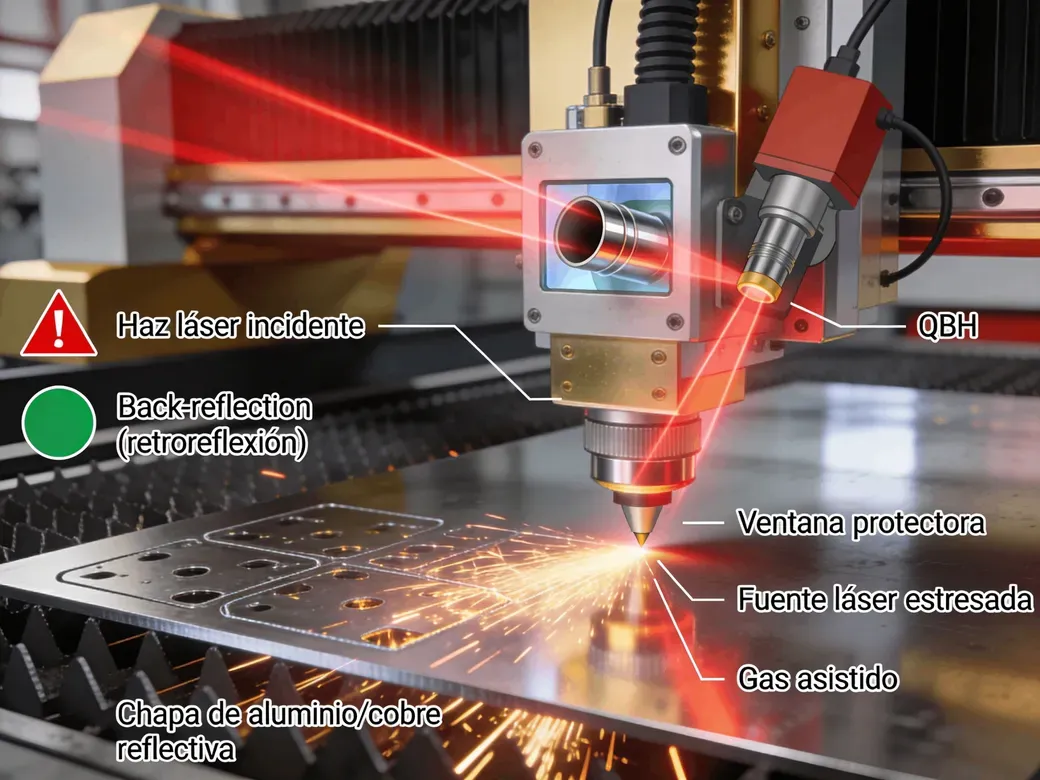

Back-reflection y metales reflectivos: cortar aluminio y cobre sin castigar la fuente

03/24/2026FLL - FiberaserLab Iberia

Tesis técnica del artículo Los metales reflectivos no son un problema por capricho; devuelven energía al sistema justo en las fases más sensibles del proceso. Gestionar la retroreflexión es parte del diseño del proceso y parte del mantenimiento preventivo. Desarrollo para el blog La ventaja del láser de fibra frente al CO2 en materiales como aluminio, cobre o latón es conocida, pero convertir esa ventaja en un proceso robusto exige hablar de retroreflexión. El problema aparece con especial fuerza en fases de perforación, inicios inestables de corte, focos mal situados o cadenas ópticas degradadas. Cuando la interacción con la chapa no absorbe la energía como debería, una fracción relevante puede regresar hacia el sistema. Esa energía reflejada no siempre causa un fallo inmediato, pero sí aumenta el estrés sobre la fuente y sobre la óptica de salida. Aquí es donde el artículo debe abandonar la simplificación y entrar en proceso real. La retroreflexión no depende solo del material base; depende también de la rugosidad superficial, del estado térmico de la perforación, del gas asistido, de la boquilla, de la altura de trabajo, del centramiento del haz y del estado de las ventanas protectoras. Un cabezal desalineado o una óptica parcialmente contaminada pueden amplificar el problema aunque la fuente sea correcta. Por eso es un error culpar automáticamente a la marca del láser cuando el proceso entero está fuera de ventana. Las fuentes modernas incorporan, según serie y fabricante, mejoras en resistencia a alta reflexión, monitorización de luz de retorno y lógicas de protección. Pero la protección electrónica no debe confundirse con inmunidad. Si una planta trabaja de manera intensiva sobre cobre o aluminio, conviene monitorizar tendencias, revisar con mayor frecuencia el estado del QBH y de las ventanas protectoras, y ajustar con disciplina las estrategias de perforación y la focalización. La prevención efectiva nace del proceso y del mantenimiento, no solo del datasheet. Este artículo es especialmente útil para convertir consultas difusas en conversaciones técnicas maduras. Muchos clientes llegan preguntando por una fuente “que aguante aluminio”. El blog debe enseñarles que lo que realmente necesitan es una combinación coherente de fuente, cabezal, óptica limpia, receta de proceso y soporte capaz de interpretar retroreflexión como fenómeno sistémico. Ese giro conceptual aporta autoridad y reduce falsas expectativas desde el primer contacto. Subtemas derivados · Qué fases del corte generan más riesgo de back-reflection. · Cómo influyen foco, boquilla y gas asistido en la energía devuelta a la fuente. · Qué rutinas de mantenimiento convienen cuando la planta trabaja mucho aluminio o cobre. Palabras clave técnicas sugeridas back reflection laser fibra, corte aluminio laser, corte cobre laser fibra, metales reflectivos, anti-high-reflection, retroreflexion Raycus Max Photonics

Leer más

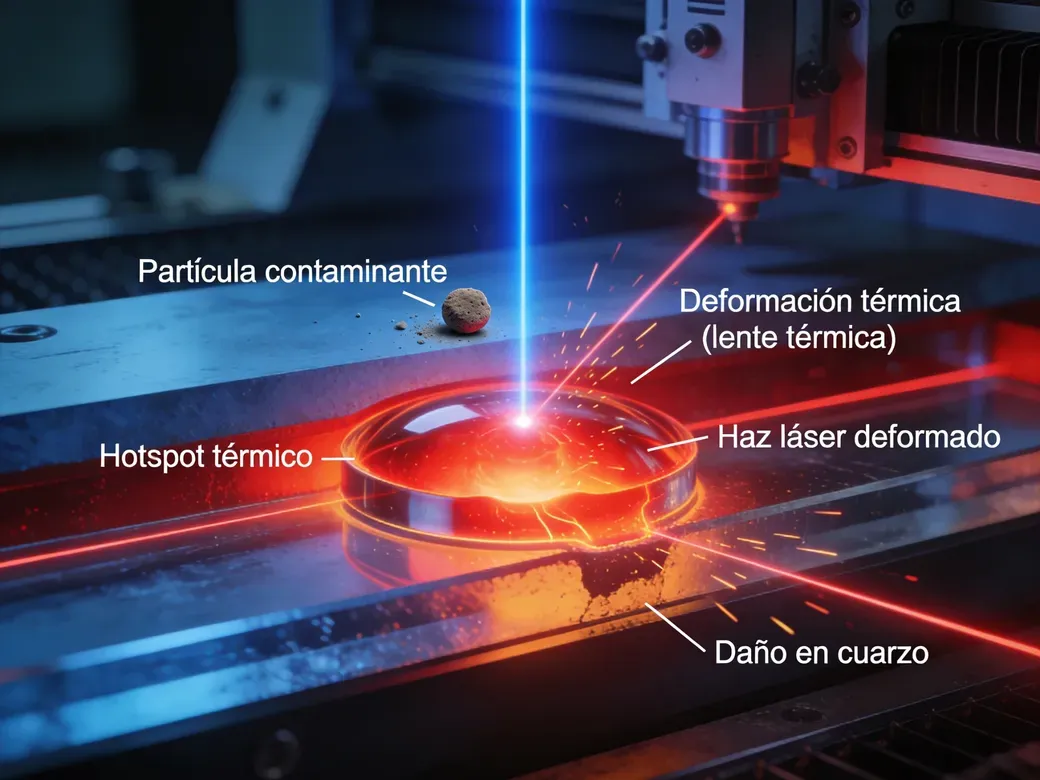

Contaminación microscópica y lente térmica: el origen real de muchas averías catastróficas

03/22/2026FLL - FiberLaserLab

Tesis técnica del artículo En un sistema de fibra industrial, la suciedad no es un problema estético. Es un conversor local de fotones en calor, capaz de deformar el frente de onda, arruinar el punto focal y fracturar cuarzo en cuestión de segundos. Desarrollo para el blog Uno de los errores más frecuentes en planta consiste en subestimar el efecto de una partícula microscópica sobre una superficie óptica. Desde fuera parece un detalle menor; desde la termodinámica es otra historia. Esa partícula actúa como un punto de absorción que convierte radiación en calor local, eleva la temperatura de forma extrema y genera una perturbación que el sistema no puede repartir uniformemente. En cuanto aparece ese foco de calor, la óptica deja de comportarse como un medio estable y empieza a deformar el trayecto del haz. Ahí entra en juego el fenómeno de lente térmica. El índice de refracción del material cambia con la temperatura y la propia superficie puede experimentar deformación física. El resultado es una lente parasitaria que desvía la propagación, desestabiliza la colimación, mueve el foco efectivo y degrada la calidad del corte. En la práctica, el operario no ve la lente; ve más rebaba, pérdida de perpendicularidad, perforaciones más erráticas o una calidad que se deteriora sin una causa aparente en software. Si nadie corrige a tiempo, el daño térmico puede avanzar hasta fracturar el cuarzo o destruir recubrimientos antirreflectantes. Este tipo de artículo debe insistir en la cadena de malas decisiones que suele preceder al fallo: abrir una óptica fuera de entorno controlado, usar hisopos inadecuados, tocar superficies críticas con guantes contaminados, limpiar con solventes de grado dudoso o incluso exhalar humedad sobre el componente durante la intervención. En potencias altas, la negligencia no concede segundas oportunidades. La disciplina de limpieza no es ceremonia; es un control de variables que protege capital productivo. Editorialmente, el gran valor de este tema es que traduce un fenómeno invisible en consecuencias operativas muy visibles. Explicar bien la lente térmica permite que el lector entienda por qué un SAT serio pide trazabilidad de limpieza, condiciones ambientales y protocolos de manipulación. También ayuda a desmontar la tentación del bricolaje técnico, que en este nicho suele salir tan caro como breve. Subtemas derivados · Cómo distinguir una lente térmica de una desalineación mecánica pura. · Qué contaminantes son más peligrosos: polvo, aceite, humedad o residuos de limpieza. · Señales de deterioro que deberían parar la máquina antes de un daño mayor. Palabras clave técnicas sugeridas lente termica laser, contaminacion optica, limpieza QBH, daño cuarzo laser fibra, recubrimiento antirreflectante, hotspot optico

Leer más

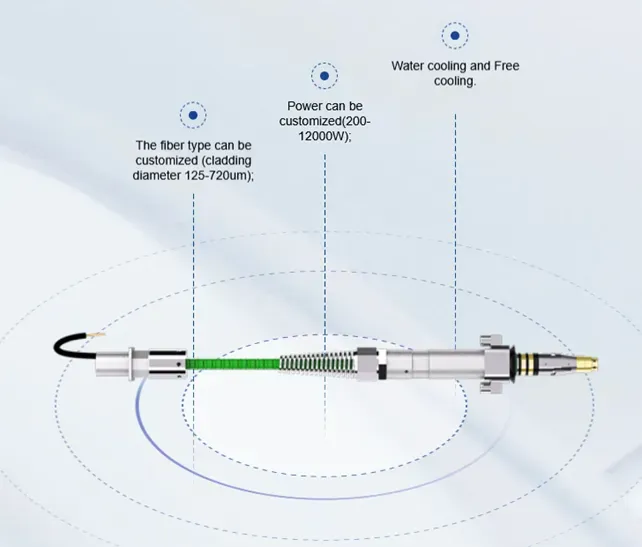

QBH bajo estrés: por qué un interfaz pequeño decide la fiabilidad de toda la máquina

03/22/2026FLL - FiberLaserLab

Tesis técnica del artículo El QBH no es un accesorio secundario. Es el amortiguador termodinámico entre un núcleo de fibra con altísima densidad energética y un tren óptico libre que no tolera errores ni contaminación. Desarrollo para el blog Para entender por qué el QBH es tan crítico conviene partir de una idea sencilla: si el haz saliera directamente del extremo de la fibra hacia el espacio libre del cabezal con su diámetro original, la densidad de potencia sobrepasaría el umbral de daño de elementos ópticos posteriores. El bloque de cuarzo del QBH existe precisamente para expandir el haz, repartir carga térmica y crear una transición segura entre la fibra de entrega y la óptica de colimación. No es una pieza pasiva en sentido trivial; es una solución de ingeniería para gestionar energía extrema con márgenes muy pequeños. El problema es que esa misma pieza ocupa la peor posición posible desde el punto de vista de fiabilidad. Está en el extremo móvil del sistema, cerca de vibraciones, aceleraciones del pórtico, polvo, cambios térmicos y errores de manipulación. Cuando la planta opera con 6 kW, 12 kW o más, cualquier degradación de la cara de cuarzo, del sellado, del acoplamiento mecánico o del circuito de refrigeración se traduce en un aumento local de absorción. Y en fotónica de potencia, un pequeño aumento local de absorción no genera un pequeño problema: genera un hotspot capaz de disparar distorsión óptica, alarmas térmicas o daño irreversible. Un artículo bien construido debe enseñar al lector a reconocer los síntomas tempranos de degradación del QBH. La pista rara vez es un único gran fallo; suele ser una suma de detalles: más inestabilidad de corte, perforaciones menos limpias, tendencia a ensuciar ventanas protectoras, alarmas intermitentes, ligero calentamiento del conector o variaciones anómalas cuando se trabaja con materiales reflectivos. También conviene introducir una idea madura: a mayor potencia instalada, menor tolerancia a malas prácticas de limpieza, radios de curvatura incorrectos o desmontajes fuera de atmósfera controlada. El cierre editorial debería dejar una conclusión incómoda, pero útil: muchas plantas invierten en más kilovatios y menosprecian el gobierno del último tramo óptico. Esa ecuación sale mal. Si el QBH entra degradado en la jornada, el resto de la cadena solo está negociando cuánto tardará en hacerse visible el problema. Subtemas derivados · Síntomas tempranos de degradación del QBH que suelen pasar inadvertidos. · Diferencia entre ensuciamiento superficial, daño del cuarzo y problema aguas arriba. · Qué precauciones de manipulación evitan convertir una revisión en una avería. Palabras clave técnicas sugeridas QBH, quartz block head, reparacion QBH, fallo optico laser fibra, hotspot QBH, interfaz optomecanica, mantenimiento QBH

Leer más

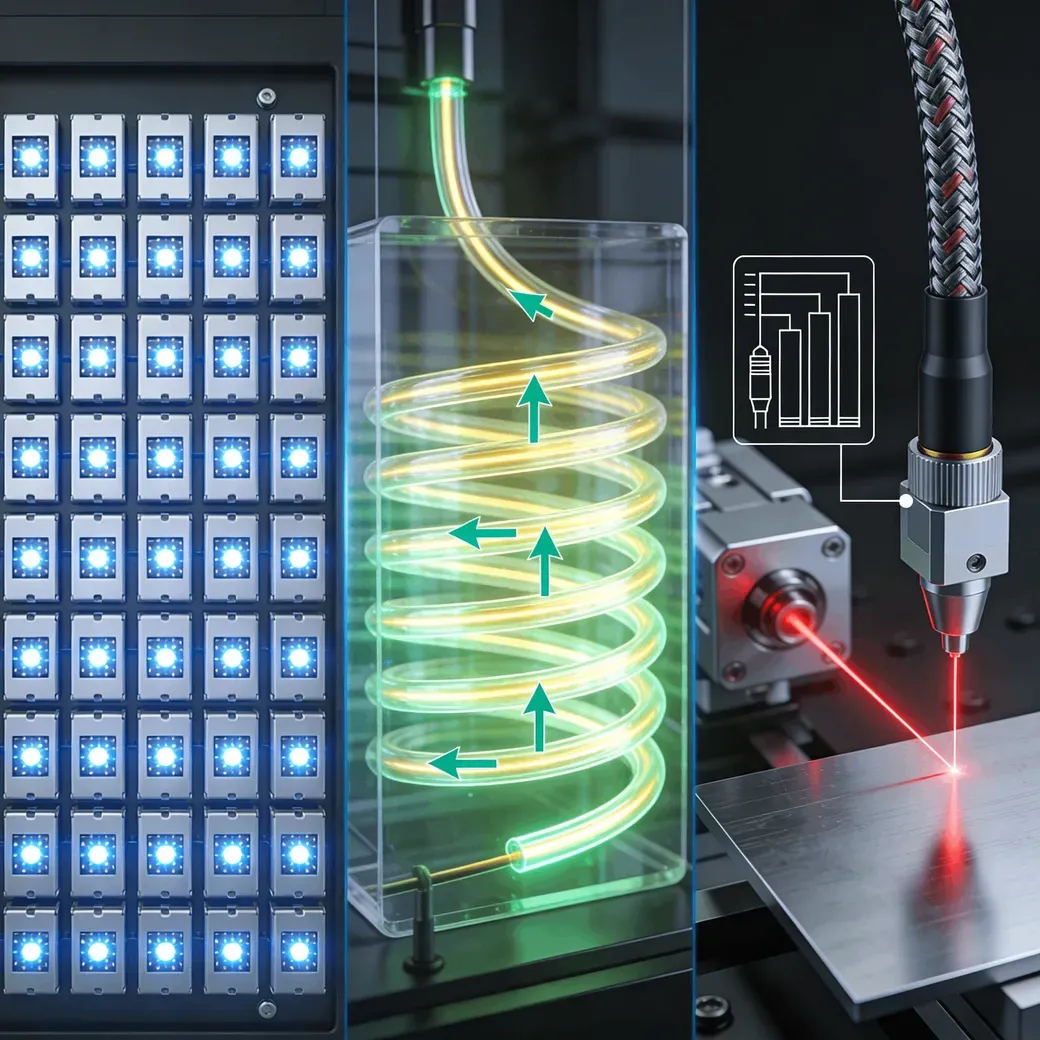

Arquitectura interna de una fuente de fibra industrial: del diodo al punto de corte

03/22/2026FLL - FiberLaserLab

Tesis técnica del artículo Quien entiende la ruta completa de la energía dentro de una fuente de fibra -bombeo, amplificación, entrega y acoplamiento al cabezal- entiende también la lógica de la mayoría de las alarmas, pérdidas de rendimiento y fallos catastróficos. Desarrollo para el blog Un blog técnico serio sobre Raycus y Max Photonics necesita un artículo fundacional que explique la arquitectura interna de la fuente. La energía no nace de la nada en el cable que llega al cabezal: empieza en bancos de diodos de bombeo, atraviesa combinadores ópticos, excita una fibra activa dopada y construye una emisión estable que después se entrega mediante una fibra pasiva acorazada. Dependiendo de la serie y de la potencia, la arquitectura puede adoptar variantes de un solo módulo o configuraciones multimódulo más complejas, pero en todos los casos la lógica es la misma: convertir energía eléctrica en radiación coherente con la menor deriva posible y con una calidad de haz compatible con corte o soldadura industrial. Ese recorrido interno explica por qué ciertos parámetros son más importantes que otros. La estabilidad de potencia no es una cifra bonita para la ficha comercial; es una condición de proceso. La calidad de haz no es un lujo académico; define cuánta energía puede concentrarse con estabilidad en el foco. El diámetro de la fibra de salida y el BPP condicionan la manera en que el sistema se integra con la óptica del cabezal y con los espesores reales de trabajo. Incluso la longitud del cable de entrega, el radio mínimo de curvatura y la conectividad de control pueden cambiar la robustez de una instalación cuando la máquina trabaja a tres turnos o en una nave con disciplina térmica irregular. A medida que la potencia escala de 3 kW a 6 kW, 12 kW y más allá, la arquitectura deja de ser una caja negra y se convierte en un ecosistema térmico delicado. Suben las exigencias sobre refrigeración, aislamiento, gestión de reflexiones, sensores de estado y tolerancia de cada interfaz óptica. En rangos altos, una degradación localizada en el delivery fiber, un hotspot en la salida o una deriva de módulo pueden desencadenar síntomas en el cabezal y engañar al equipo de mantenimiento. Por eso resulta tan útil enseñar al lector a pensar la fuente como un sistema acoplado y no como un simple generador de vatios. Este contenido tiene además una virtud comercial silenciosa: filtra mejor al lector. Un cliente que comprende la diferencia entre diodos de bombeo, fibra activa, delivery fiber y cabeza de proceso formula mejores preguntas, interpreta mejor un presupuesto de reparación y valora más a quien diagnostica con método. En marketing técnico, educar no es regalar know-how; es demostrar que el know-how existe. Subtemas derivados · Single-module vs multi-module: qué cambia realmente cuando sube la potencia. · Qué significan BPP, M2, diámetro de core y estabilidad de salida para una planta. · Dónde terminan los problemas de la fuente y dónde empiezan los del cabezal. Palabras clave técnicas sugeridas arquitectura fuente laser fibra, diodos de bombeo, fibra dopada con iterbio, delivery fiber, beam quality, BPP, single module, multi module

Leer más

Raycus vs Max Photonics en 6 kW a 12 kW: diferencias que de verdad importan

03/22/2026FLL - Fiber Laser Lab

Tesis técnica del artículo Comparar una fuente Raycus con una Max Photonics por potencia nominal y tarifa es técnicamente pobre. La decisión correcta se juega en arquitectura de salida, calidad de haz, robustez frente a reflexión, telemetría, compatibilidad con el cabezal y capacidad real de servicio. Desarrollo para el blog El primer error al comparar fuentes de 6 kW a 12 kW consiste en creer que dos equipos con la misma potencia nominal se comportarán igual en producción. En la práctica, una comparación seria debe empezar por leer la arquitectura óptica y no la portada del catálogo. Las series industriales actuales de Raycus y Maxphotonics publican, según modelo, operación CW o modulada, refrigeración por agua, polarización aleatoria y longitudes de onda en torno a 1080 nm. A partir de ahí empieza lo importante: estabilidad real de salida, frecuencia de modulación útil, calidad de haz, diámetro del core de entrega, tipo de interfaz y tolerancia al trabajo con materiales reflectivos. Para un integrador o un SAT especializado, los parámetros que realmente alteran la experiencia del cliente no son decorativos. El diámetro del fiber core condiciona densidad energética, calidad de perforación y comportamiento en espesores altos; el BPP o la calidad de haz marcan el equilibrio entre precisión y robustez; la frecuencia de modulación determina parte de la flexibilidad del proceso; y la topología de salida -QBH, QD, LOE u otras variantes según serie- condiciona compatibilidad con el cabezal y estrategia de mantenimiento. En paralelo, la estabilidad de potencia y la calidad de los registros de alarma afectan directamente a la capacidad de diagnosticar sin sustituir piezas a ciegas. El segundo bloque de comparación es menos vistoso, pero más rentable: la reparabilidad. Dos fuentes que cortan parecido sobre una chapa nueva pueden comportarse de manera muy distinta cuando la planta acumula miles de horas de servicio, vibraciones, cambios térmicos y trabajos repetidos sobre aluminio o cobre. Aquí pesan la granularidad de la telemetría, la lógica de alarmas, la disponibilidad de repuestos, la posibilidad de intervención a nivel de módulo y la existencia de soporte local capaz de aislar si el problema está en electrónica de potencia, diodos de bombeo, cable de entrega, interfaz óptica o cabezal. En un entorno industrial ibérico, la diferencia entre una avería entendida y una avería improvisada se mide en dias de paro y no en teoría de catálogo. Este artículo debe cerrar con una idea muy clara: la pregunta correcta no es qué marca gana, sino qué arquitectura encaja mejor con la mezcla de materiales, espesores, reflectividad, régimen de trabajo y ecosistema de soporte del cliente. Ese enfoque convierte una comparativa de marca en una guía de ingeniería aplicada. Además, evita caer en el discurso tribal que tanto ruido genera en el sector y tan poco ayuda cuando una línea de corte tiene el cabezal parado y la producción apretando desde compras hasta dirección general. Subtemas derivados · Qué variables pedir al OEM antes de cerrar una compra de 6 kW a 12 kW. · Cuándo un core más pequeño mejora densidad energética y cuándo penaliza robustez. · Cómo cambia el TCO cuando existe soporte local para Raycus y Max Photonics. Palabras clave técnicas sugeridas Raycus vs Max Photonics, comparativa fuente laser fibra, 6 kW 12 kW, beam quality, BPP, fiber core, anti-high-reflection, TCO laser industrial

Leer más

Guía práctica para el mantenimiento de matrices de cuarzo en laboratorios ISO6

03/21/2026Laser Iberic Studio Rui Diaz

Mantener en óptimas condiciones las matrices de cuarzo es esencial para asegurar la precisión y durabilidad en aplicaciones de alta tecnología. En FLL - FiberLaserLab Iberia, recomendamos realizar inspecciones regulares utilizando técnicas de telemetría termográfica para detectar posibles defectos térmicos antes de que comprometan la integridad del material. Además, es crucial emplear procedimientos de limpieza que respeten el nivel ISO6 de la Sala Blanca, evitando la contaminación que podría afectar la calidad del proceso. Consejos para un mantenimiento eficaz Para un mantenimiento eficaz, es aconsejable programar revisiones periódicas con el uso de plataformas de escisión LDC-100, que permiten una reparación precisa y controlada. La soldadura por plasma S-37 es otra herramienta clave para restaurar matrices dañadas, garantizando resultados duraderos. El personal debe contar con formación específica para manejar esta instrumentación avanzada, lo que asegura la correcta manipulación y prolonga la vida útil de las matrices.

Leer más

Tendencias en la reparación avanzada de matrices de cuarzo en la industria láser

03/21/2026Laser Iberic Studio Rui Diaz

La industria láser está experimentando avances significativos en la reparación y mantenimiento de matrices de cuarzo, impulsados por la integración de tecnologías de control aséptico y herramientas de precisión como las utilizadas en FLL - FiberLaserLab Iberia. La adopción de Sala Blanca nivel ISO6 y sistemas de telemetría termográfica está marcando un estándar para garantizar procesos libres de contaminación y con alta precisión en la intervención técnica. Innovación y precisión al servicio de la industria Las plataformas de escisión LDC-100 y la soldadura por plasma S-37 se posicionan como tecnologías líderes en la restauración de matrices, permitiendo a los laboratorios ofrecer soluciones rápidas y efectivas que responden a las exigencias actuales del mercado. Esta tendencia refleja un compromiso creciente con la calidad y la sostenibilidad en el sector láser, donde la reparación especializada se convierte en un valor diferencial clave.

Leer más

Detrás de escena en FLL - FiberLaserLab Iberia: tecnología y precisión en Ourense

03/21/2026FiberLaserLab Iberia

En FLL - FiberLaserLab Iberia, cada proceso de reparación de matrices de cuarzo se realiza bajo estrictos protocolos en nuestra Sala Blanca nivel ISO6, ubicada en Ourense. Este entorno controlado permite que nuestros ingenieros trabajen con la máxima precisión, utilizando instrumentación de última generación como la telemetría termográfica de estado sólido y plataformas de escisión LDC-100 para diagnósticos y reparaciones exactas. Un vistazo al laboratorio y su equipo Nuestro equipo de expertos combina conocimiento técnico con tecnología avanzada, incluyendo la soldadura por plasma FUJIKURA, para afrontar retos complejos en la restauración de matrices. Este compromiso con la calidad y la innovación nos posiciona como un referente en el mercado peninsular, centralizando la logística y asegurando resultados excepcionales para nuestros clientes.
